壓敏電阻如何選型

1.根據電路工作條件確定額定電壓

壓敏電阻的額定電壓是指最大允許通過壓敏電阻的電壓值。在選擇壓敏電阻時，需要根據所保護電路的工作電壓范圍來確定壓敏電阻的額定電壓。

2.根據電路保護類型選擇壓敏電阻類型

不同類型的電路對壓敏電阻的選型要求也不同。一般情況下，可以根據電路的保護類型來選擇相應的壓敏電阻類型。例如，對于直流電源線路，可以選擇大功率負溫度系數（PTC）壓敏電阻；對于模擬電路，應選擇失效具有超前故障保護的壓敏電阻。

3.確定阻值

根據所選類型、額定電壓和電路工作條件，可以確定需要的阻值范圍，然后在這個阻值范圍內選擇合適的壓敏電阻。需要注意的是，在實際選型中，應考慮壓敏電阻允許的功率耗散和周圍環境等因素。

壓敏電阻雖然能吸收很大的浪涌電能量，但不能承受毫安級以上的持續電流，在用作過壓保護時必須考慮到這一點。壓敏電阻的選用，一般選擇標稱壓敏電壓V1mA和通流容量兩個參數。

壓敏電阻選型,參數

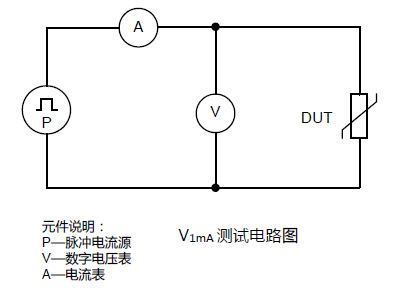

1、所謂壓敏電壓，即擊穿電壓或閾值電壓。指在規定電流下的電壓值，大多數情況下用1mA直流電流通入壓敏電阻器時測得的電壓值，其產品的壓敏電壓范圍可以從10-9000V不等。可根據具體需要正確選用。一般V1mA=1.5Vp=2.2VAC，式中，Vp為電路額定電壓的峰值。VAC為額定交流電壓的有效值。ZnO壓敏電阻的電壓值選擇是至關重要的，它關系到保護效果與使用壽命。如一臺用電器的額定電源電壓為220V，則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476V，V1mA=2.2VAC=2.2×220V=484V，因此壓敏電阻的擊穿電壓可選在470-480V之間。

2、所謂通流容量，即最大脈沖電流的峰值是環境溫度為25℃情況下，對于規定的沖擊電流波形和規定的沖擊電流次數而言，壓敏電壓的變化不超過±10%時的最大脈沖電流值。為了延長器件的使用壽命，ZnO壓敏電阻所吸收的浪涌電流幅值應小于手冊中給出的產品最大通流量。然而從保護效果出發，要求所選用的通流量大一些好。在許多情況下，實際發生的通流量是很難精確計算的，則選用2-20KA的產品。如手頭產品的通流量不能滿足使用要求時，可將幾只單個的壓敏電阻并聯使用，并聯后的壓敏電不變，其通流量為各單只壓敏電阻數值之和。要求并聯的壓敏電阻伏安特性盡量相同，否則易引起分流不均勻而損壞壓敏電阻。

3、標稱電壓選取，一般地說，壓敏電阻器常常與被保護器件或裝置并聯使用，在正常情況下，壓敏電阻器兩端的直流或交流電壓應低于標稱電壓，即使在電源波動情況最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。對于過壓保護方面的應用，壓敏電壓值應大于實際電路的電壓值，一般應使用下式進行選擇：

VmA=av/bc

式中：a為電路電壓波動系數，一般取1.2;v為電路直流工作電壓(交流時為有效值);b為壓敏電壓誤差，一般取0.85;c為元件的老化系數，一般取0.9;

這樣計算得到的VmA實際數值是直流工作電壓的1.5倍，在交流狀態下還要考慮峰值，因此計算結果應擴大1.414倍。

另外，選用時還必須注意：

(1)必須保證在電壓波動最大時，連續工作電壓也不會超過最大允許值，否則將縮短壓敏電阻的使用壽命;

(2)在電源線與大地間使用壓敏電阻時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

壓敏電阻選型參數,計算

一般電源的工作電壓為85~265V，最大應該也不會300V（小于壓敏的連續工作電壓），國內的標準電壓為220V。

壓敏電阻電壓選擇：V1mA=1.5Vpp=2.2VAC，Vpp為額定峰值電壓（根號2xVAC）。VAC為交流有效值。

其中的1.5與2.2為安全余量系數，是一個大概的取值范圍，1.5為VmA＝av/bc式中：a為電路電壓波動系數，一般取1.2；v為電路直流工作電壓（交流時為有效值）；b為壓敏電壓誤差，一般取0.85；c為元件的老化系數，一般取0.9；這樣計算得到的VmA實際數值是直流工作電壓的1.5倍。交流電壓安全倍數≧（2.2~2.5），這里取2.2。

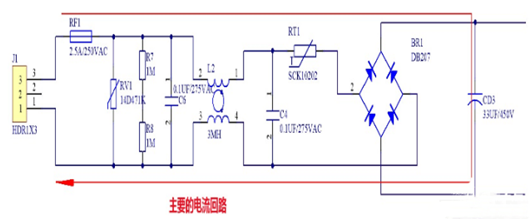

壓敏電壓的電壓取值要小于橋堆BR1反向重復峰值電壓VRRM，電路中BD207=1000V，橋堆電壓余量很多時，壓敏電阻的是電壓取值可以取高點，在電壓不穩時可以避免反復工作造成元件過早損壞，還有一種就是多雷天氣，為保險起見多會把本體直徑選大點，這樣可以抗住更大電流沖擊。

而上電瞬間沖擊電流與電網中的阻值有關系，主要阻值來自線路阻抗，高壓電解電容ESR，NTC，假如線阻+ESR=1R，那NTC的取值決定了瞬間沖擊電流的大小。
