電壓跟隨器電路圖、原理圖分享-KIA MOS管
信息來源：本站 日期：2024-07-19
電壓跟隨器（或稱緩沖放大器、單位增益放大器或隔離放大器）是一種運算放大器電路，其輸出電壓等于輸入電壓（它“跟隨”輸入電壓）。因此，電壓跟隨器運算放大器不會放大輸入信號，并且電壓增益為 1。

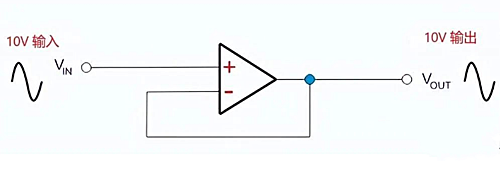

這意味著運算放大器不會對信號進行任何放大。之所以稱為電壓跟隨器，是因?yàn)檩敵鲭妷褐苯痈S輸入電壓，即輸出電壓與輸入電壓相同。因此，例如，如果10V作為輸入進入運算放大器，則10V作為輸出輸出。電壓跟隨器充當緩沖器，不對信號提供放大或衰減，具體的如下圖所示：
根據歐姆定律：

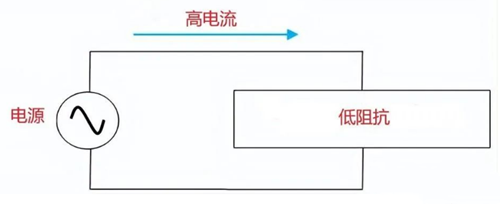

當電阻增加時，從電源汲取的電流會減少。因此得出結論，如果電流饋入高阻抗負載，則功率不受影響。為了理解電壓跟隨器的原理，可以通過以下示例。首先，考慮一個低阻抗負載的電路，電源正在為其供電，如下圖所示。
在這里，由于歐姆定律所解釋的低電阻負載，負載會消耗大量電流。因此，從電源獲取大量電力。這導致電源中的高干擾。
低阻抗負載電路

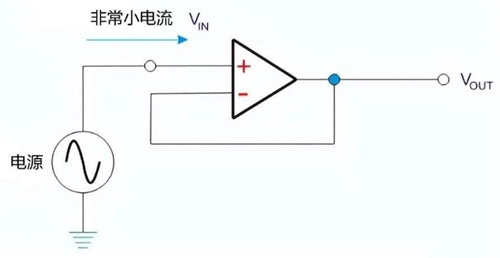

接下來，考慮給予電壓跟隨器相同的功率。由于其非常高的輸入阻抗，該電路僅消耗非常少量的電流。由于缺少反饋電阻，電路的輸出將與輸入相同。
使用運算放大器741的電壓跟隨器電路圖一：
在使用運算放大器 741 的電壓跟隨器電路中，我們首先將輸入信號施加到 IC 的非反相引腳，同時反相引腳 2 作為負反饋與輸出引腳 6 連接。偏置引腳（引腳 7 和 4）是與電池連接，輸出連接到負載電阻。運算放大器IC 741的輸入阻抗較高，并且由于高輸入阻抗，它將從輸入源汲取非常低的電流，從而向負載提供高電流輸出。

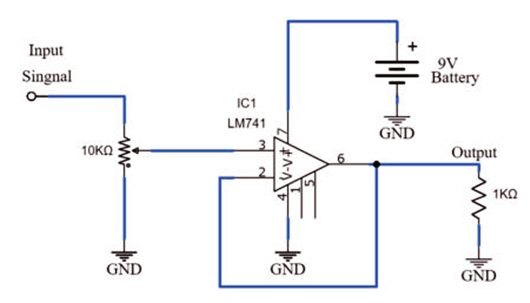

使用運算放大器741的電壓跟隨器電路圖二：
電路由幾個簡單的元件組成，其中主要元件是放大器IC LM741。該IC的主要功能是增強交流和直流信號并進行數學運算。
該電路很容易用最少的硬件構建。它使用IC LM741、10K可變電阻、通用1K歐姆電阻、電池和輸入信號源。
輸入施加到 IC 的非反相端子，而反相端子則與輸出耦合以實現負電壓反饋。可變電阻用于在 0-9V DC 之間改變輸入電壓，因?yàn)殡娐肪哂袉挝浑妷涸鲆妗?/span>
