開關電源設計中，AC-DC的環路布局對于整個電源系統的性能至關重要。良好的布局可以提高電源的效率，減少電磁干擾（EMI），并確保系統的穩定性和可靠性。
隔離電源方案

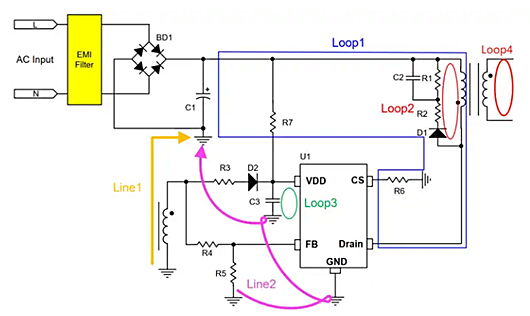

如反激式原邊控制電源，典型應用原理圖中，有4個環路：
Loop1：原邊主功率環路
Loop2：RCD吸收環路
Loop3：VDD環路
Loop4：Vout環路
在環路設計時，Loop1、2、3的環路面積要盡量小，在Loop1中，走線還應盡量粗以優化效率，在Loop3中，VDD電容C3應緊貼芯片。
在GND走線設計時，輔助繞組應直接連接到輸入電容的地，如Line1所示；VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

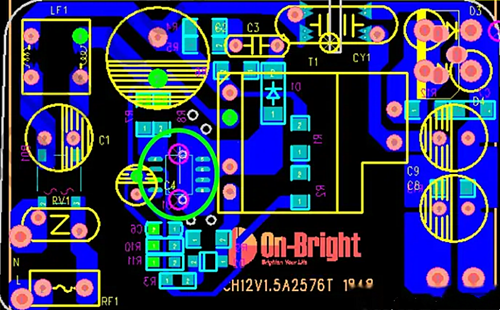

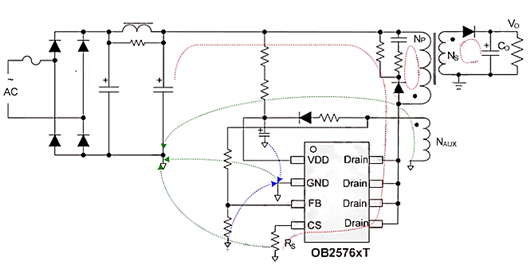

以O(shè)B2576XT為例，其原理圖&布局設計建議如下：
非隔離電源方案

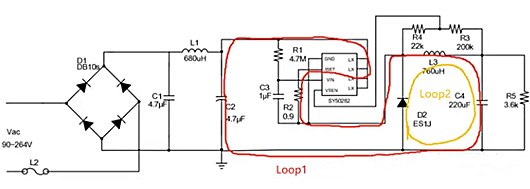

非隔離方案，典型應用原理圖中，有兩個環路：
Loop1：源開關環路
Loop2：續流環路
在Layout時，應讓環路面積盡量小，且在滿足環路面積小的前提下，功率電感L3盡量原理母線上的π濾波電路。反饋電阻 R4 和 R3 靠近芯片引腳放置。芯片的旁路電容靠近芯片引腳放置。

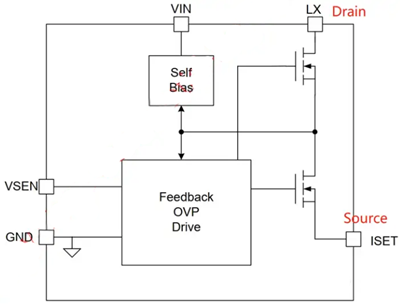

在該轉換電路中，LX（Drain）是主電源的DC定點，可以在電流主回路走線上增加敷銅面積來改善電源散熱，提高電源性能；ISET（SOURSE）是電源的開關動點，可以盡量縮短 SOURSE 和功率電感間的線徑來改善 EMI 的特性。
