脈沖頻率調制

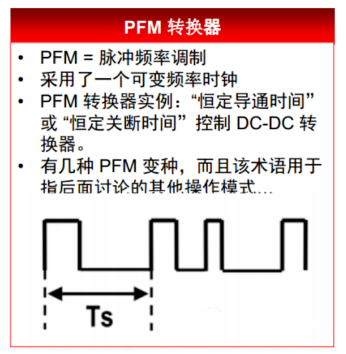

脈沖頻率調制(PFM)是一種轉換方法， 用于DC-DC轉換器來提高輕負載效率。PFM也被稱作“節電” 模式。工作在節電模式下的轉換器在輕負載電流條件下使用PFM模式， 在較重負載電流條件下使用脈沖寬度調制(PWM)模式。這種工作模式使轉換器可以在寬泛的電流輸出范圍內均保持極高的效率。

脈沖頻率調制原理

脈沖頻率調制，其中脈沖的頻率隨調制信號的幅度變化而變化。這種調制方式保持脈沖寬度不變，因此也被稱為等脈沖寬度調制或等脈沖頻率調制。PFM系統是一種脈沖重復頻率隨調制信號幅度的大小呈線性變化的脈沖調制系統。

在PFM中，調制信號的幅度變化導致輸出脈沖的頻率發生變化，而脈沖的寬度則保持不變。這種調制方式具有較高的傳輸信噪比，并且信號的脈沖形式便于中繼傳輸和再生整形，從而提供了較好的抗干擾能力。與脈沖寬度調制（PWM）相比，PFM的主要優點在于效率：在峰值效率以前，PFM的效率高于PWM，并且PFM具有較快的響應速度。

PFM的工作原理簡述：

接收一個調制信號，該信號的幅度隨時間變化。

根據調制信號的幅度變化，調整輸出脈沖的頻率，使其與調制信號的幅度變化相對應。

保持脈沖寬度不變，同時調整脈沖的頻率以實現調制。

PFM技術在數字電源管理中也有應用，其中在不改變脈沖占空比的情況下，通過調節脈沖頻率來控制功率管的開啟時間，從而實現電能的控制。

脈沖頻率調制特點

脈沖頻率調制(PFM)方式具有調頻特性，可望有較高的傳輸信噪比，而且信號的脈沖形式便于中繼傳輸、再生整形， 因而既可放寬對系統線性的容限要求， 又可獲得較好的抗干擾能力。脈沖頻率調制(PFM)以傳輸性能遠優于基帶直接光強調制及成本遠低于脈沖編碼調制而在光纖通信中得到廣泛的應用。

脈沖頻率調制方式

脈沖頻率調制是一種脈沖調制方式，其特點是脈沖重復頻率隨調制信號幅度的大小呈線性變化，而脈沖寬度保持不變。這種調制方式也被稱為等脈沖頻率調制。與直接強度調制(D-lM)相比，PFM對光源的線性放寬，改善了信噪比，但同時也增加了對帶寬的要求。PFM方式具有調頻特性，可望有較高的傳輸信噪比，而且信號的脈沖形式便于中繼傳輸、再生整形，因此既可放寬對系統線性的容限要求，又可獲得較好的抗干擾能力。在PFM系統中，PFM脈沖在傳輸中會產生抖動，這直接影響傳輸?shù)馁|(zhì)量，其中隨機抖動影響系統的信噪比，而系統抖動引起非線性失真。
