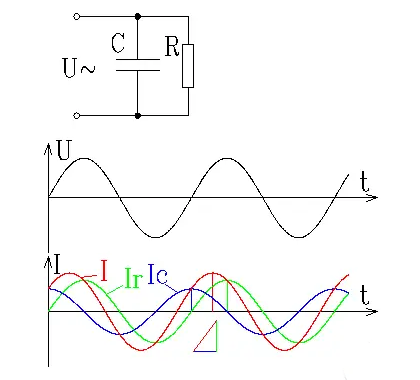

一個電阻與一個電容并聯，就組成RC并聯電路。RC并聯電路加上一定頻率的正弦波信號，則電阻上的電流與電壓同相，Ir=U/R,電容上的電流超前于電壓1/4周期，電流的大小Ic=U/Rc，兩個電流合在一起，電流大小I=（Ir^2+Ic^2）^0.5（在這里，∧2表示平方，^0.5表示開平方），電流/的相位和大小可用直角三角形來形象地表示，也可以根據這個圖用勾股定理和三角函數進行計算（在這里不進行具體計算的舉例），如下圖：
一個電阻和一個電容串聯，就組成RC串聯電路。RC串聯電路如果想用簡單的方法直接求一定電壓下的電流，有些困難，可以用簡單的辦法先得到關系式，再反過來進行計算。

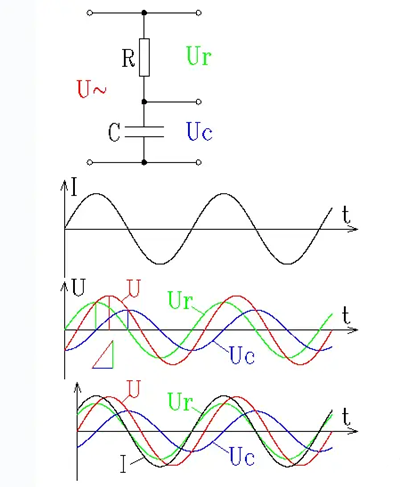

先假定有某頻率的正弦波交流電I流過RC串聯電路，此時，我們即可求得Ur=l*R，Uc=I*Rc,Ur與其Uc的相位相差1/4周期，于是，U=（Ur^2+Uc^2）^0.5=I*（R^2+Rc^2）^0.5，電壓U的相位和大小可用直角三角形來形象地表示，也可以根據這個圖用勾股定理和三角函數進行計算。
所以，反過來，我們可得到，當RC串聯電路上加上電壓U時，I=U/（R^2+Rc^2）^0.5，電流波形超前于電壓波形，如下圖：

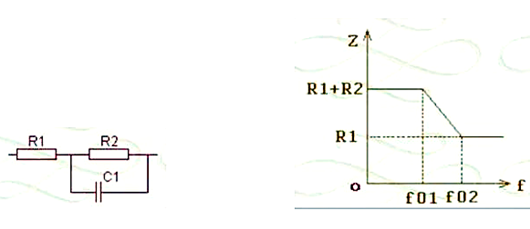

RC串并聯電路存在兩個轉折頻率f01和f02:
f01=1/2πR2C1,f02=1/2πC1*[R1*R2/(R1+R2)]
當信號頻率低于f01時，C1相當于開路，該電路總阻抗為R1+R2。
當信號頻率高于f02時，C1相當于短路，此時電路總阻抗為R1。
當信號頻率高于f01低于f02時，該電路總阻抗在R1+R2到R1之間變化。
積分電路的作用是：消減變化量，突出不變量。RC電路的積分條件：RC≥Tk，Tk是脈沖周期，積分電路可將矩形脈沖波轉換為鋸齒波或三角波，還可將鋸齒波轉換為拋物波。電路原理很簡單，都是基于電容的沖放電原理，這里就不詳細說了，這里要提的是電路的時間常數R*C，構成積分電路的條件是電路的時間常數必須要大于或等于10倍于輸入波形的寬度。
微分電路的作用是：消減不變量，突出變化量。微分電路可把矩形波轉換為尖脈沖波，電路的輸出波形只反映輸入波形的突變部微分電路分，即只有輸入波形發生突變的瞬間才有輸出。而對恒定部分則沒有輸出。輸出的尖脈沖波形的寬度與RC有關（即電路的時間常數），RC越小，尖脈沖波形越尖，反之則寬。此電路的RC必須遠遠少于輸入波形的寬度，否則就失去了波形變換的作用，變?yōu)橐话愕腞C耦合電路了，一般RC少于或等于輸入波形寬度的微分電路1/10就可以了。
