逆變器的作用

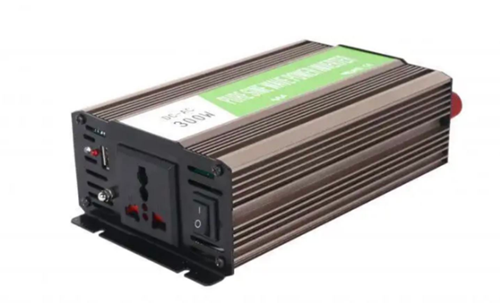

逆變器是將低壓（12或24伏或48伏）直流電轉變為220伏交流電的電子設備。將直流電(DC)轉化為交流電(AC)的裝置。它由逆變橋、控制邏輯和濾波電路組成。因為我們通常是將220伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。

逆變器廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等。

逆變器的特點

1、轉換效率高、啟動快；

2、安全性能好：產品具備短路、過載、過/欠電壓、超溫5種保護功能；

3、物理性能良好：產品采用全鋁質外殼，散熱性能好，表面硬氧化處理，耐摩擦性能好，并可抗一定外力的擠壓或碰擊；

4、帶負載適應性與穩定性強。

逆變器的原理

逆變器是一種將直流電轉換為交流電的設備，它的主要原理是利用半導體器件（如場效應管或晶閘管等）的開關特性，通過快速切換來控制電源電壓和電流，從而實現將直流電轉換為相應頻率和電壓的交流電。具體來說，當輸入的直流電通過逆變器中的半導體器件時，被分成一系列脈沖信號，在經過濾波和調整后產生出與所需輸出相同頻率、幅值和波形的交流電。

逆變器由逆變電路、邏輯控制電路、濾波電路三大部分組成，主要包括輸入接口、電壓啟動回路、MOS開關管、PWM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路、負載等部分。控制電路控制整個系統的運行，逆變電路完成由直流電轉換為交流電的功能，濾波電路用于濾除不需要的信號。其中逆變電路的工作還可以細化為：振蕩電路將直流電轉換為交流電；線圈升壓將不規則交流電變為方波交流電；整流使得交流電經由方波變為正弦波交流電。

逆變器安裝使用方法

1、將轉換器開關置于關(OFF)的位置，然后把雪茄頭插入車內點煙器插口，確保插到位而接觸良好；

2、確認所有電器的功率在G-ICE標稱功率以下方可使用，將電器的220V插頭直接插入轉換器一端的 220V插座內，并確保兩個插座所有連接電器的功率之和在G-ICE標稱功率以內；

3、開啟轉換器開關，綠色指示燈亮，表示工作正常。

4、紅色指示燈亮，表示因過壓/欠壓/過載/過溫，導致轉換器關斷。

5、在很多情況下，由于車用點煙器插口輸出有限，使得正常使用時轉換器報警或關斷，這時只要發動車輛或減小用電功率即可恢復正常。

逆變器使用注意事項

1、直流電壓要一致

每臺逆變器都有接入直流電壓數值，如12V，24V等，)要求選擇蓄電池電壓必須與逆變器直流輸入電壓一致。例如，12V 逆變器必須選擇12V蓄電池。

2、逆變器輸出功率必須大于電器的使用功率，特別對于啟動時功率大的電器，如冰箱、空調，還要留大些的余量。

3、正、負極必須接正確

逆變器接入的直流電壓標有正負極。紅色為正極(+)，黑色為負極(-)，蓄電池上也同樣標有正負極，紅色為正極(+)，黑色為負極(-)，連接時必須正接正(紅接紅)，負接負(黑接黑)。連接線線徑必須足夠粗，并且盡可能減少連接線的長度。

4、應放置在通風、干燥的地方，謹防雨淋，并與周圍的物體有20cm以上的距離，遠離易燃易爆品，切忌在該機上放置或覆蓋其它物品，使用環境溫度不大于40℃。

5、 充電與逆變不能同時進行。即逆變時不可將充電插頭插入逆變輸出的電氣回路中.

6、兩次開機間隔時間不少于5秒(切斷輸入電源)。

7、請用干布或防靜電布擦拭以保持機器整潔。

8、在連接機器的輸入輸出前，請首先將機器的外殼正確接地。

9、為避免意外，嚴禁用戶打開機箱進行操作和使用。

10、懷疑機器有故障時，請不要繼續進行操作和使用，應及時切斷輸入和輸出，由合格的檢修人員或維修單位檢查維修。

11、在連接蓄電池時，確認手上沒有其它金屬物，以免發生蓄電池短路，灼傷人體。

12、使用環境，基于安全和性能的考慮，安裝環境應具備以下條件:

干燥:不能浸水或淋雨；

陰涼:溫度在0℃與40℃之間；

通風:保持殼體上5CM內無異物，其它端面通風良好。
