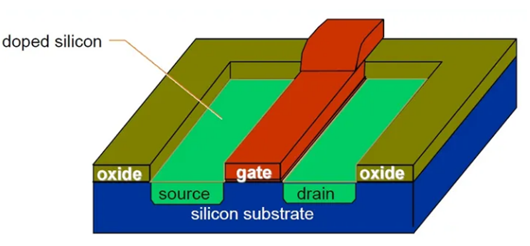

MOS管是一種基于金屬-氧化物-半導體結構的場效應晶體管，由金屬柵極、氧化物絕緣層和半導體襯底組成。
其中，半導體襯底上形成了一個N型或P型溝道區域，該區域被氧化物絕緣層隔離，并通過金屬柵極施加電場控制著溝道區的導通和截止。
摻雜濃度對MOS管性能的影響
1.電阻率：與摻雜濃度成反比例關系；
2.閾值電壓：與摻雜濃度成正比例關系；
3.漏電流：與摻雜濃度成指數函數關系；
4.遷移率：與摻雜濃度呈現拋物線形狀。
N溝道MOS管的摻雜濃度
1.溝道區摻雜濃度：一般在1e15/cmへ3~5e16/cmへ3之間；
2.襯底摻雜濃度：一般在1e16/cmへ3~5e18/cmへ3之間；
3.接近襯底表面的溝道區摻雜濃度：一般要比深處高，因為表面態的影響。
P溝道MOS管的摻雜濃度
1.溝道區摻雜濃度：一般在1e15/cmへ3~5e16/cmへ3之間；
2.襯底摻雜濃度：一般在1e16/cmへ3~5e18/cmへ3之間；
3.接近襯底表面的溝道區摻雜濃度：同樣要比深處高。
MOS管的摻雜類型主要分為P型和N型。
P型半導體是通過摻雜三價元素（如硼）形成的，其中空穴（多子）為主要載流子，因此P型半導體中空穴的濃度較高。P型半導體的特點是具有較高的空穴濃度，使其在電導性上表現為正電性。
N型半導體則是通過摻雜五價元素（如磷）形成的，其中電子（多子）為主要載流子，因此N型半導體中電子的濃度較高。N型半導體的特點是具有較高的電子濃度，使其在電導性上表現為負電性。
MOS管的工藝上為何要用兩層摻雜濃度不同的N型半導體來做N區？

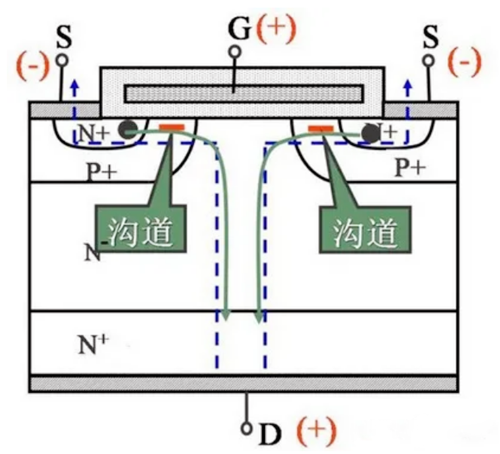

圖中的N+是襯底（Substrate） ，N+表示高濃度N型參雜，襯底是構建MOSFET的基礎（類似于蓋房子的地基）。 N-為外延層，N-表示低濃度參雜，在MOSFET截止時N-形成耗盡區，以保證MOSFET具有標稱的耐壓。N+與漏極的電極連接，高濃度參雜以降低其電阻率。
