給一個不帶音調控制功放加裝一個高低音電路，即音調控制電路，可以滿足渲染某種氣氛、達到某種效果、或補償揚聲器系統及放音場所的音響不足。音調控制就是人為地改變信號里高、低頻的成分，這個控制過程其實并沒有改變節目里各種聲音的音調（頻率），所謂“音調控制”只是個習慣叫法，實際上是“高、低音成分調節”或“音色調節”。
一個良好的音調控制電路，要有足夠的高、低音調節范圍，但又同時要求高、低音從最強到最弱的整個調節過程里，中音信號（通常指1000赫）不發生明顯的幅度變化，以保證音量大致不變。

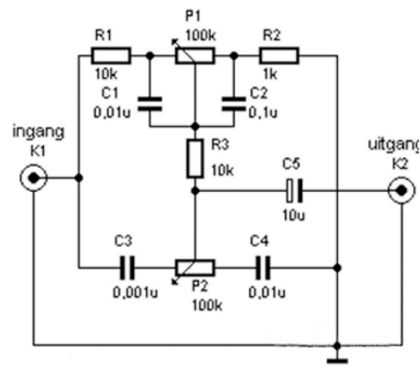

這是一個簡單的音調控制電路。這個電路是被動式的，它不需要電源，對音頻電平沒有放大作用，并且有一定的削弱。

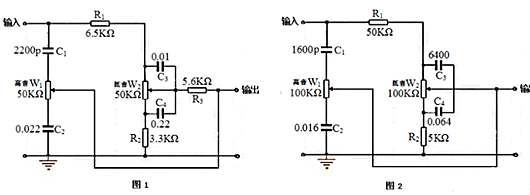

該電路被構造成兩個T形過濾器，以同樣的方式作為靈活的低音和高音音調控制。兩個T型過濾器左臂連接到音頻輸入端，右臂連接到地，中心點連接輸出端。
P1和P2控制低音高音。想聽到更多的低音，你應該把P1向R1的方向移動。而相比之下，更多的高音，你應該在向C3的方向移動P2。
當然，這并不是一個高質量的音調控制電路，但它最適合用于小型放大器，如250毫瓦的放大器。需要注意的是電路工作在線路電平，他們必須進入最后放大階段再行輸出。
音頻音調電路主要由兩部分組成，一是放大器，二是無源音調控制電路。
放大器級：

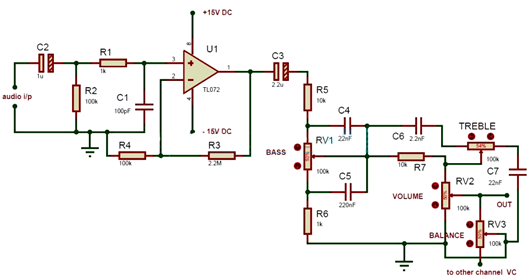

放大級采用TL072同相放大器。為了向運算放大器提供反饋，電阻器 R3 放置在引腳 1 和 2 之間。通過電阻器 R4，運算放大器的引腳 2 接地。使用電阻器 R3 和 R4 設置運算放大器的增益。在同相模式下，運算放大器的增益為
AV = 1+ (R3/R4) (R3/R4) (R3/R4) (R3/R4) (R3/R)
第一級的輸入阻抗大約等于R3。 C2 電容器用作去耦電容器以及低頻截止電容器。電阻器 R2 減少了運算放大器輸出的失調影響。該電阻器的值應幾乎等于 R3||R2。
音調控制電路：
音調控制部分具有20dB的增強能力。 RV1 電位器控制該區域的低音，而另一個電位器控制高音。音量由電位器 RV2 控制，而平衡由電位器 RV3 調節。低音和高音之間的隔離由電阻器 R7 提供。
