電氣圖形符號由一般符號、符號要素、限定符號和方框符號組成。讀懂電路圖首先應建立圖形符號與電氣設備或部件的對應關系以及明確文字標識的含義，才能了解電路圖所表達的功能、連接關系以及工作流程。我們在識讀電路圖時，了解清楚了這些常用的圖形符號，工作中看圖識圖無壓力。

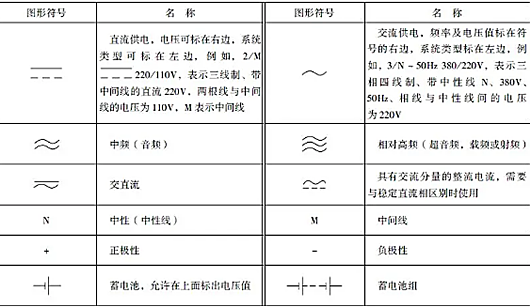

電壓、電流、電池的圖形符號

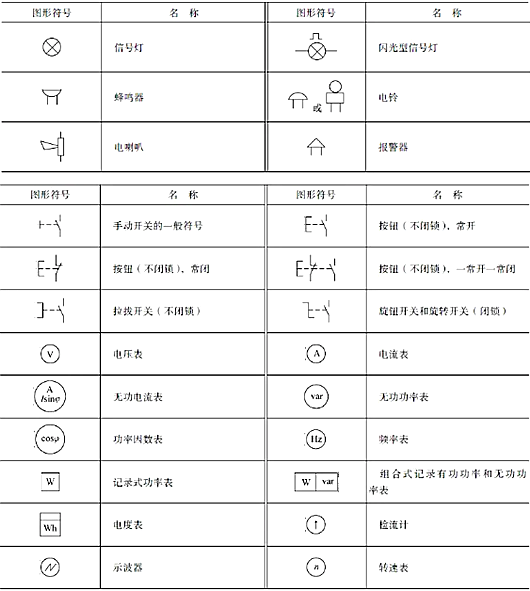

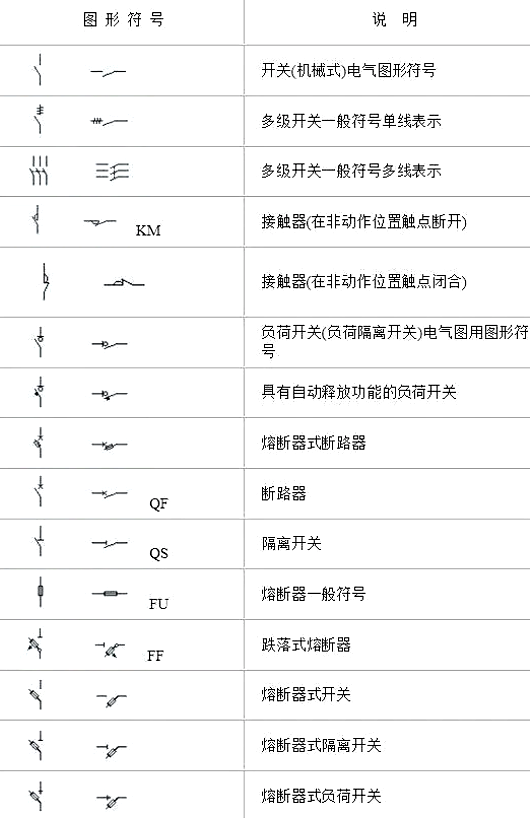

信號燈、信號器件、按鈕、旋鈕開關和測量儀表的圖形符號

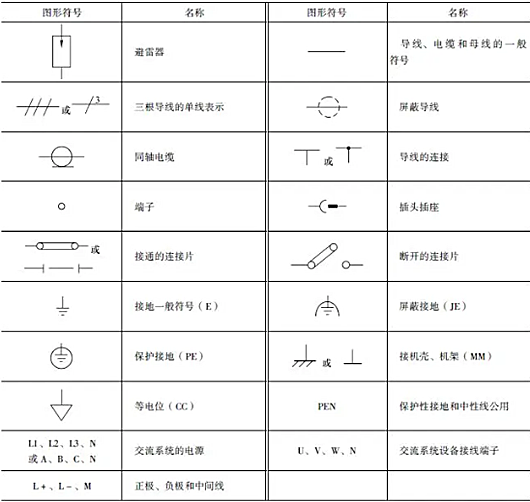

避雷器、導線、連接器件和接地的圖形符號

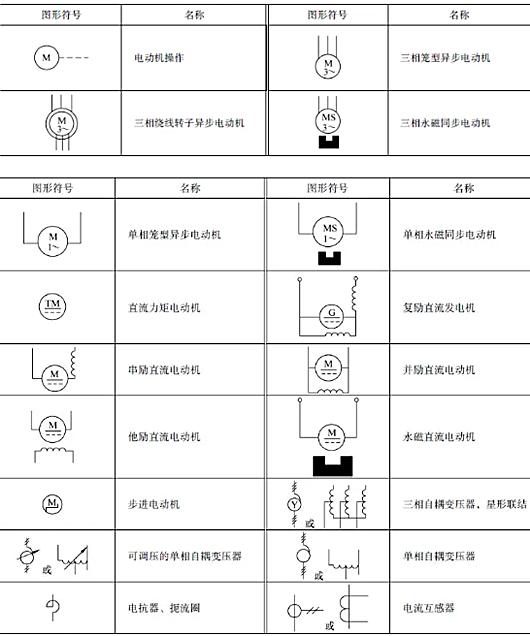

電動機和變壓器的圖形符號

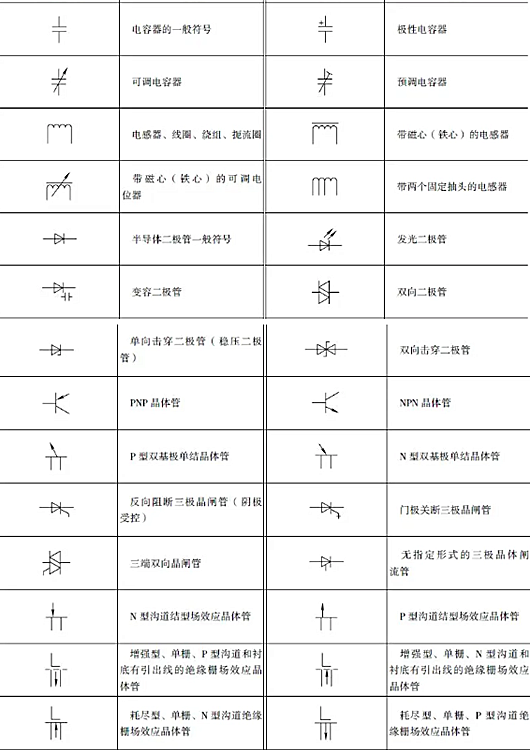

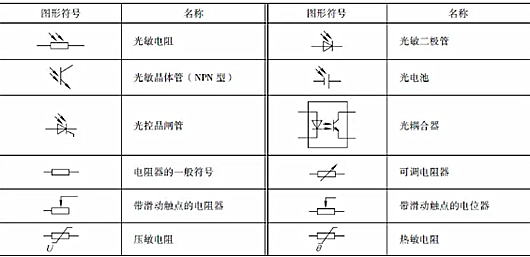

電子元器件的圖形符號
