MOS管芯片在制作之后，需要給MOS管芯片加上外殼，就是MOS管封裝。不同的封裝、不同的設計，MOS管的規格尺寸、各類電性參數等都會不一樣，在電路中起到的作用也會不一樣；封裝還是電路設計中MOS管選擇的重要參考。

MOS管封裝分類

按照安裝在PCB板上的方式來劃分，MOS管封裝主要有兩大類：插入式(Through Hole)和表面貼裝式(Surface Mount)。

插入式就是MOSFET的管腳穿過PCB板的安裝孔并焊接在PCB板上。常見的插入式封裝有：雙列直插式封裝(DIP)、晶體管外形封裝(TO)、插針網格陣列封裝(PGA)三種樣式。

表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB板表面的焊盤上。典型表面貼裝式封裝有：晶體管外形(D-PAK)、小外形晶體管(SOT)、小外形封裝(SOP)、方形扁平式封裝(QFP)、塑封有引線芯片載體(PLCC)等。

d2pak封裝,to263

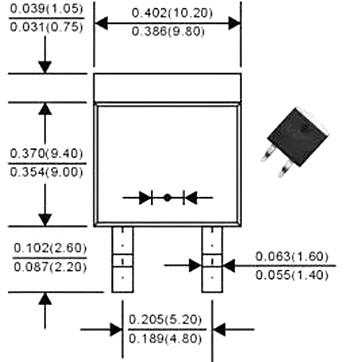

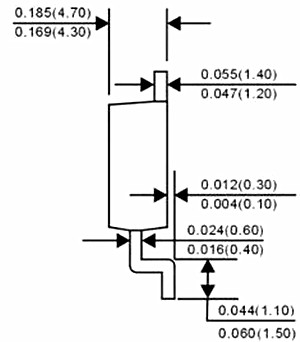

d2pak封裝尺寸

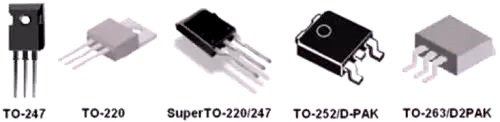

TO-252(又稱之為D-PAK)和TO-263(D2PAK)就是表面貼裝封裝。常用于功率晶體管、穩壓芯片的封裝，是目前主流封裝之一。

d2pak封裝,to263

采用該封裝方式的MOSFET有3個電極，柵極(G)、漏極(D)、源極(S)。其中漏極(D)的引腳被剪斷不用，而是使用背面的散熱板作漏極(D)，直接焊接在PCB上，一方面用于輸出大電流，一方面通過PCB散熱;所以PCB的D-PAK焊盤有三處，漏極(D)焊盤較大。

TO-263是TO-220的一個變種，主要是為了提高生產效率和散熱而設計，支持極高的電流和電壓，在150A以下、30V以上的中壓大電流MOS管中較為多見。除了D2PAK(TO-263AB)之外，還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式，與TO-263為從屬關系，主要是引出腳數量和距離不同。
