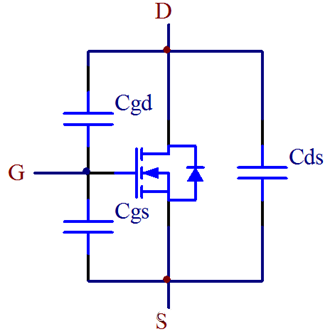

MOS屬于電壓控制型器件，但是實際上MOS管在從關斷到導通的過程中也是需要電流的，因為MOS管各極之間存在寄生電容Cgd，Cgs以及Cds。
MOS管的導通條件，是Vgs電壓至少需要達到閾值電壓Vgs(th)，它通過柵極電荷對Cgs電容進行充電。當MOS管完全導通后就不需要提供電流了。
MOS管的開啟條件取決于其溝道類型（N溝道或P溝道）以及是增強型還是耗盡型。
對于N溝道增強型MOSFET，開啟條件是漏源電壓（Vds）大于開啟電壓（Vgs(th)），同時柵源電壓（Vgs）也大于開啟電壓（Vgs(th)）。
對于N溝道耗盡型MOSFET，開啟條件是漏源電壓（Vds）大于開啟電壓（Vgs(th)），而柵源電壓（Vgs）需要小于開啟電壓（Vgs(th)）。
對于P溝道增強型MOSFET，開啟條件是漏源電壓（Vds）小于開啟電壓（Vgs(th)），同時柵源電壓（Vgs）也小于開啟電壓（Vgs(th)）。
對于P溝道耗盡型MOSFET，開啟條件是漏源電壓（Vds）小于開啟電壓（Vgs(th)），而柵源電壓（Vgs）需要大于開啟電壓（Vgs(th)）。

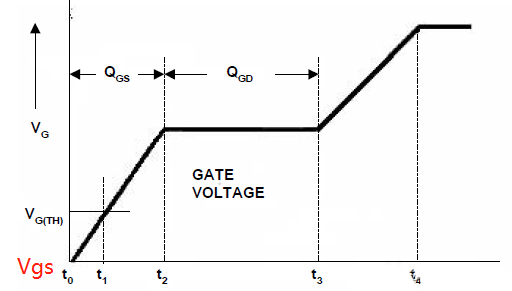

在開啟過程中，MOS管會經歷不同的階段，包括驅動開通脈沖通過MOS管的柵-源極對輸入電容（Cgs）充電，當Vgs電壓達到閾值電壓（Vth）時，電流ID開始流過漏極，并且Vds電壓保持不變。
隨著Vgs電壓的進一步上升，電流ID也逐漸增加，直到達到負載電流的最大值ID。在這個過程中，會出現一個稱為米勒平臺（Miller plateau）的階段，在這個階段，電流ID保持負載ID不變，而Vds電壓開始下降。當米勒平臺結束時，可以認為MOS管基本已經導通。
n溝道mos管開啟條件
閥值電壓：當柵極和源極之間的電壓（Vgs）大于或等于閾值電壓（Vth）時，N溝道MOS管會導通。
高電平有效：在數字電路中，當Vgs大于或等于Vth時，MOS管導通，這通常意味著高電平有效。
正向偏置電壓：在增強型N溝道MOS管中，只有當Vgs大于2.5V時，即Vg（柵極電壓）—Vs（源極電壓）大于2.5V時，D極和S極之間才會導通。
以上條件可能會根據MOS管規格書（datasheet）有所變化，實際應用中應參考具體規格來確定其開啟條件。
p溝道mos管開啟條件
柵極電壓：需要柵極電壓為正且足夠大，通常需要大于閾值電壓(Vth)，以形成導電溝道。
漏極電壓：需要漏極電壓為正，當漏極電壓為正時，有利于導電溝道的形成。
源極電壓：需要源極電壓為負或接地，當源極電壓為負或接地時，電子可以從源極流向漏極，形成電流。
負載電阻：還需要考慮負載電阻的影響，當負載電阻較大時，可能需要更高的柵極電壓來維持導電溝道的形成。
