二極管是由管芯、管殼和兩個電極構成。封裝形式有兩種，插件和貼片。
DO-7（Axial）：DO-7封裝是一種玻璃封裝，采用直插式引線。它的特點是尺寸小、易于安裝，適用于低功率應用場景。
DO-15（Axial）：DO-15是一種塑料封裝，采用直插式引線。它具有良好的散熱性能，適用于中等功率應用場景。
DO-41（Axial）：DO-41封裝采用直插式引線，具有較好的散熱性能。它通常用于1A以下的二極管。

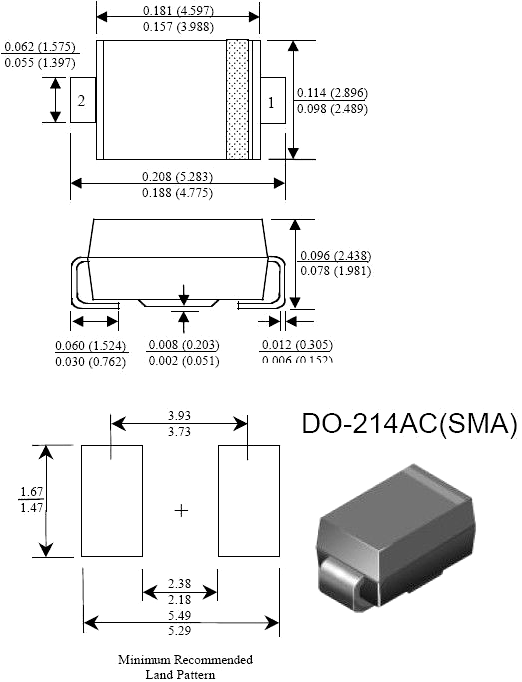

DO-214AC（SMA）：DO-214AC封裝是一種表面貼裝封裝，適用于自動貼片生產線。它具有小型化、輕量化的特點，適用于高頻、高速開關應用。
DO-214AB（SMB）：DO-214AB封裝同樣為表面貼裝封裝，與DO-214AC相比，具有更高的耐熱性和耐濕性，適用于高溫、高濕環境下的應用。
DO-214AA（SMC）：DO-214AA封裝為表面貼裝封裝，具有較高的功率容量。它適用于高功率、高頻率場景，如電源整流、高速開關等。
封裝的選擇：
受功率影響較大，一般情況下是根據電流參數來決定封裝的選取。如果幾個封裝都滿足功率和發熱要求，那么再根據產品的結構合理選擇封裝尺寸。
從成本和體積來說，優先選用最小尺寸的SMA/DO-214AC封裝。

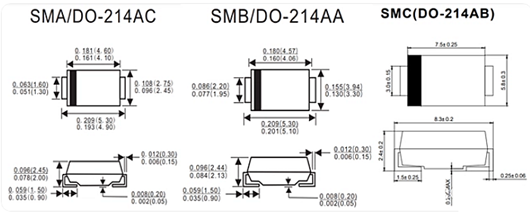

從下面圖片的來看，這三種封裝類似，主要體積上不同，可以看出：SMA < SMB < SMC。
