潛水泵控制板,50N03場效應管 TO-252 50A 30V-KIA MOS管
信息來源：本站 日期：2023-10-19
潛水泵控制板是潛水泵的重要組成部分，它能夠控制潛水泵的開關及其它功能。潛水泵是深井提水的重要設備，是使用時整個機組潛入水中工作，把地下水提取到地表，是生活用水、礦山搶險、工業冷卻、農田灌溉、海水提升、輪船調載，還可用于噴泉景觀。

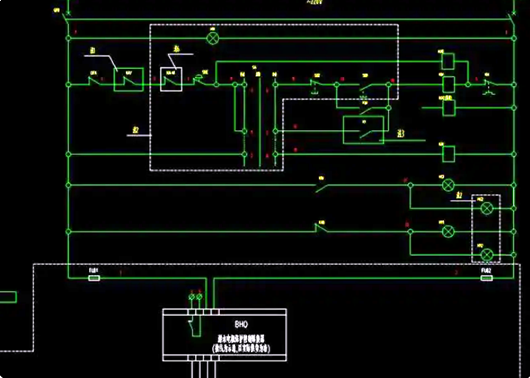

潛水泵控制電路
潛水泵控制板接線方法
電源線接線
1. 潛水泵控制板上通常有N、L、G三個接口，其中N為零線，L為火線，G為地線。
2. 將電源線的三根線，分別接到N、L、G三個接口上即可。
電機線接線
1. 將電機的三根線接到控制板的U、V、W三個接口上。
2. 確保接線正確，U、V、W三個接口的位置不可顛倒。
浮球開關線接線
1. 將浮球開關接線板上的紅色、黃色、藍色三個線接到控制板的COM、NO、NC三個接口上。
2. 將浮球開關接線板上的GND線接到控制板的G接口上。
3. 注意接線方向，COM與NO、NC的位置不可顛倒。

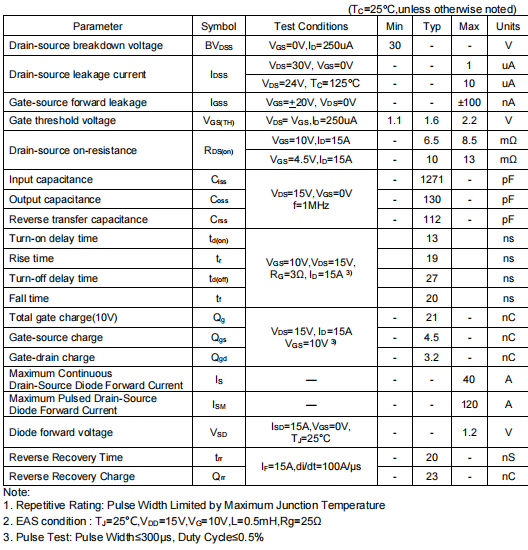

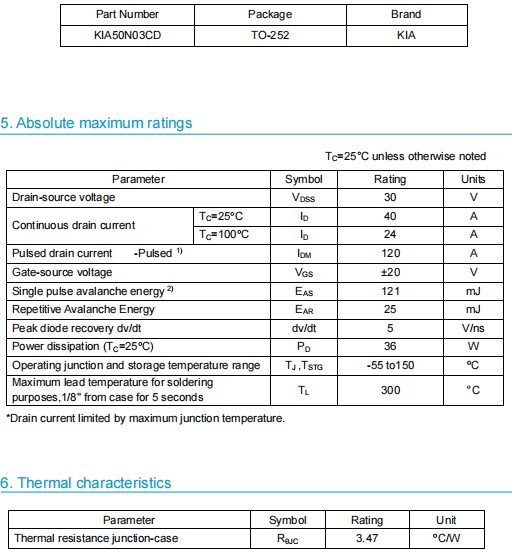

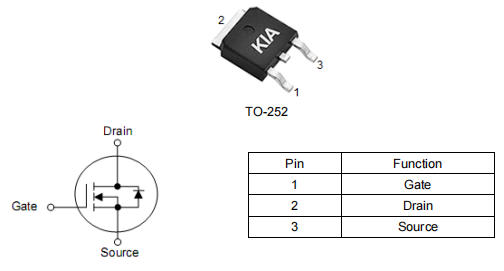

KIA50N03CD是一款漏源擊穿電壓30V, 漏極電流最大值為50A ,RDS(on) =6.5mΩ(typ)@VGS=10V，性能優質的場效應管，非常適合應用在潛水泵控制板上，KIA50N03CD可最大限度地減少導通損耗，提供卓越的開關性能。
KIA50N03CD特點：
RDS（ON）=6.5mΩ（典型值）@VGS=10V
極低導通電阻RDS（On）
低Crss
快速切換
100%雪崩測試
改進的dv/dt功能
應用領域：
PWM應用
電源管理
負載開關
