74LS48是一種BCD（二進制編碼數字）轉換器，可將BCD輸入數據轉換為七段顯示器所需的控制信號。它是一種集成電路芯片，廣泛應用于數字電子系統中。

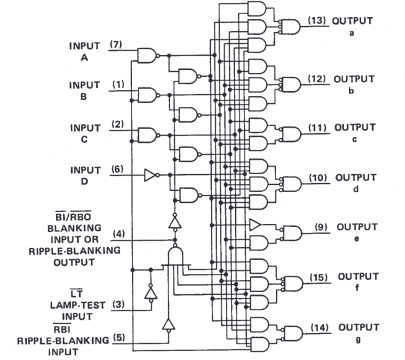

74LS48由多個邏輯門和鎖存器組成。它包含了4個輸入緩沖器（用于輸入BCD碼），1個鎖存器（用于鎖存數據），以及4個輸出驅動器（用于驅動七段LED顯示器）。這些組件結合在一起，實現了從BCD碼到七段LED顯示器的轉換。

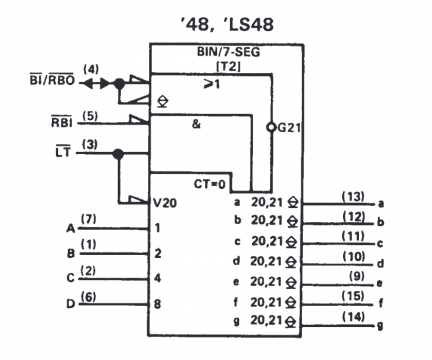

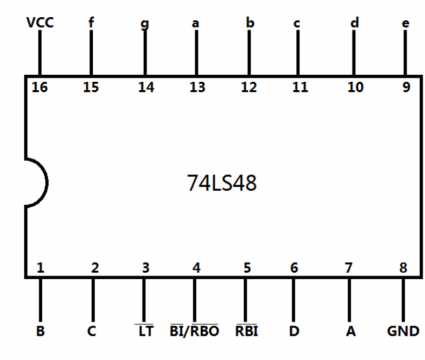

74ls48引腳圖分析
腳(7,1,2,6) A-D; 為輸入, D為高位,為二進制編碼;
腳(13,12,11,10,9,15,14) a-g; 為輸出,高電平有效,分別接共陰極數碼管的a~g引腳;
腳(3)LT; 為燈測試輸入端,低電平有效。LT=0時，數碼管7段同時得到高電平,以檢查數碼管各段功能
腳(5)RBI; 為滅零輸入端,低電平有效。RBI=0時，多位數中不需顯示的0被熄滅;
腳(4)BI/RBO; 為滅燈輸入滅零輸出端,低電平有效。輸入BI=0時,各段全滅;作輸出時,若RBO=0 ,表示將本該顯示卻不需顯示的0熄滅了。
腳(8)GND; 地面
腳(16)VCC; 電源電壓

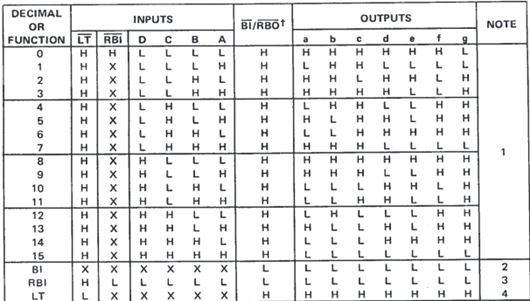

74ls48真值表
（1）7段譯碼功能（LT=1，RBI=1）
在燈測試輸入端（LT）和動態滅零輸入端（RBI）都接無效電平時，輸入DCBA經7448譯碼，輸出高電平有效的7段字符顯示器的驅動信號，顯示相應字符。除DCBA = 0000外，RBI也可以接低電平，見表1中1～16行。
（2）消隱功能（BI=0）
此時BI/RBO端作為輸入端，該端輸入低電平信號時，表1倒數第3行，無論LT 和RBI輸入什么電平信號，不管輸入DCBA為什么狀態，輸出全為“0”，7段顯示器熄滅。該功能主要用于多顯示器的動態顯示。
（3）燈測試功能（LT = 0）
此時BI/RBO端作為輸出端， 端輸入低電平信號時，表1最后一行，與 及DCBA輸入無關，輸出全為“1”，顯示器7個字段都點亮。該功能用于7段顯示器測試，判別是否有損壞的字段。
（4）動態滅零功能（LT=1，RBI=1）
此時BI/RBO端也作為輸出端，LT 端輸入高電平信號，RBI 端輸入低電平信號，若此時DCBA = 0000，表1倒數第2行，輸出全為“0”，顯示器熄滅，不顯示這個零。DCBA≠0，則對顯示無影響。該功能主要用于多個7段顯示器同時顯示時熄滅高位的零。
74ls48應用電路圖
74LS48系列 的輸入端A B C D是8421碼，D是高位，通過A B C D 的高低電平控制數碼管的顯示，如上圖： A是高電平，B C D 是低電平， 表示十進制“1”，因此數碼管顯示“1”。
