共基放大電路如圖所示，觀察其直流通路，可以看出與分壓式共射放大電路一致，兩者有相同的靜態工作點。

信號源采用有效值 20mV、頻率為 1MHz 的正弦信號（其目的是在共基放大電路的中頻段進行測試），信號源內阻 RS 取值 20Ω（與共基放大電路的輸入電阻匹配以利于獲取輸入信號）。

共基放大電路仿真

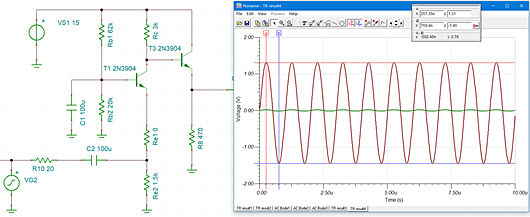

圖共基放大電路的輸出波形

分別讀取信號源經內阻后的輸入信號的峰峰值，輸出信號的峰峰值，并做比值，即可得到放大電路的放大倍數：

Au = Uop-p/Uip-p = 2.76V/20mV = 138

在放大電路各器件的參數一致的情況下，放大倍數與參考的文章略有差異，可能是仿真模型和仿真工具的差異。

當斷開負載電阻 RL（即空載）時的電壓放大倍數（仿真圖略）：

Au = Uop-p/Uip-p = 260

可見，當負載電阻 RL 與集電極負載電阻 RC 相等時，負載后放大倍數約下降了一半，說明共基放大電路的負載能力不強，這是由于共基放大電路輸出電阻（Ro ≈ Rc）較大造成的。

在示波器上還可以看出，輸入信號的正向峰值對應輸出信號的正向峰值，說明在中頻段共基放大電路輸入與輸出信號的極性相同。

若信號源內阻 RS 增加到 200Ω，輸入和輸出信號將大幅度下降，說明共基放大電路對電壓信號的獲取能力很弱，這是由于其輸入電阻（Ri ≈ rbe/(1 + β) // Re）很低造成的。

共基放大電路仿真

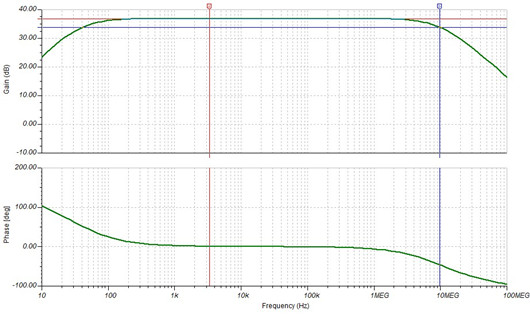

圖共基放大電路的波特圖

圖為共基放大電路 AC. Analysis（交流小信號分析）。移動光標測量縱坐標的最大值（即中頻放大倍數 AUM＝ 42.5550）處，再將 T1 和 T2 分別向低頻和高頻方向移動到縱坐標約為 0.707AUM（＝ 30.086）處，分別測得下限 fL ＝ 41.39Hz 和上限截止頻率 fH ＝ 9.75MHz。

從以上的仿真結果可以看出，參數基本一致的共射和共基放大電路，電壓放大倍數相當，但是共基放大電路的上限截止頻率比共射高很多。說明共基放大電路的高頻特性好，這也是共基放大電路常用于高頻振蕩電路中的原因。
