對于浪涌電壓的保護

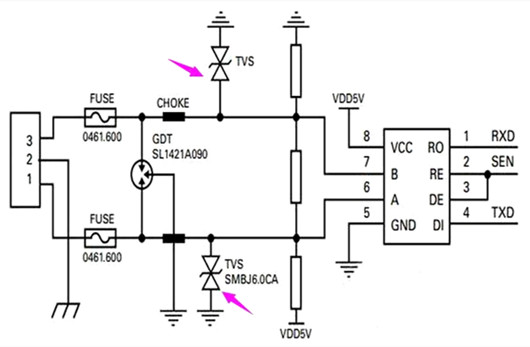

比如在電子器件電源前端的電源不穩定，如汽車電瓶在汽車啟動時，會產生很大的浪涌電壓。對于此類過壓電源的保護，一般采用TVS管去保護。一般應保證TVS管應工作在后端電源芯片器件的正常電壓VCC以上，最大工作電壓Vmax以下。

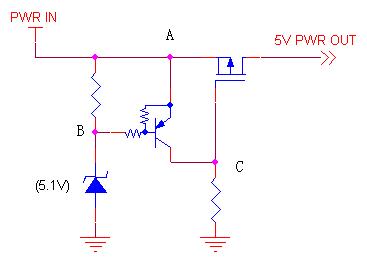

過壓保護電路

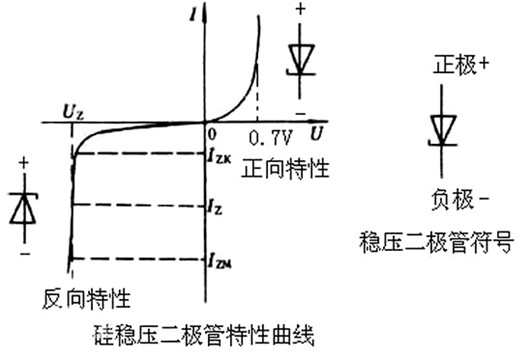

TVS管伏安特性曲線

選擇時，應注意VR>V0,且VC<Vmax。以保證TVS管正常工作時，這樣電壓正常，TVS管不工作時不會消耗電流大，同時電壓過高時，TVS管工作時可以正常保護后端器件不會損壞。

對于脈沖電壓的保護

相對于浪涌電壓，脈沖電壓的能量不大，電壓不高較長，對于器件對電壓的反應能力要求反而不高。

此時我們需要用穩壓二極管穩壓。

過壓保護電路

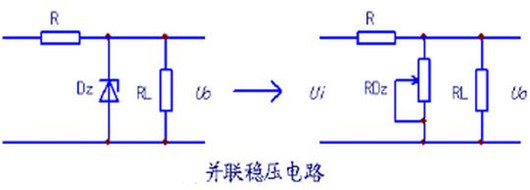

穩壓電路的用法

正確選取限流電阻R的阻值，是使穩壓電路正常工作的前提。

1、在負載電路空載時，使流過穩壓二極管Dz的電流不超過其最大耐受值而損壞；

2、在最大負載時，仍要保障流過Dz的電流超過最小擊穿電流值，仍其仍處于擊穿工作區。

從穩壓二極管的安全出發，只要限制其流通電流不超過穩壓二極管最大反向耐受電流，電路元件就不會有損壞的危險。穩壓二極管的正常工作區，是指在一定的流通電流條件下，工作于其反向擊穿狀態下。此時在較大的電流變化區域內，其端電壓變化值是較微小的，甚至可以忽略不計。

工作原理如下：

當RL固定不變，只有輸入電壓變化（例如升高）時，為了維持Uo不變，此時RDz的電阻值往小處變化，對供電電流的分流能力增強，以使Uo回落，保持原值不變；

當輸入電壓不變，負載電阻RL變化時（例如變?。?，負載電流的增大使Uo有低落的趨勢，此時RDz的電阻值增大，分流減小，使Uo上升至原值。
