輸出過壓保護電路一

輸出過壓保護電路：當有高于正常輸出電壓范圍的外加電壓加到輸出端或電路本身故障(開環或其他)導致輸出電壓高于穩壓值時，此電路會將輸出電壓鉗位在設定值。

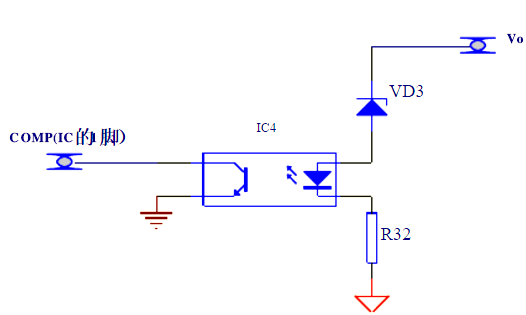

電路組成(原理圖)：

工作原理分析(主要功能、性能指標及實現原理):

輸出過壓時，加在VD3上的電壓大于其穩壓值時，VD3導通，輸出電壓被鉗位，同時通過IC4向原邊反饋。

電路的優缺點

優點：電路形式簡單，成本較低。

缺點：因穩壓管VD3批次間穩壓值的差異，導致過壓鉗位點上下浮動，大批量生產時需經常調試相關參數。

應用的注意事項：

VD3應該選溫度系數較好的穩壓管，需調試的元件如R32應考慮多個并聯以方便調試。

當過壓保護電路起作用時，電路處于非正常工作狀態。對于有輸出電壓上下調功能的電路，過壓保護點應大于輸出電壓上調最大值。

輸出過壓保護電路二

輸出過壓保護電路：當有高于正常輸出電壓范圍的外加電壓加到輸出端或電路本身故障(開環或其他)導致輸出電壓高于正常值時，此電路會將輸出電壓穩定在設定值。

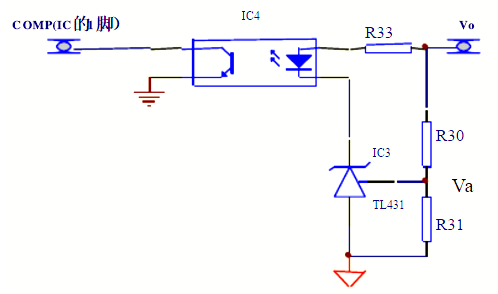

電路組成(原理圖)：

工作原理分析(主要功能、性能指標及實現原理):

輸出過壓時，Va>Vref，IC3導通，通過IC4向原邊反饋,輸出電壓穩定在設定的過壓保護值。

電路的優缺點

優點：輸出過壓保護值可以精確設置。

缺點：相對穩壓管鉗位方式成本稍高一些。

應用的注意事項：

當過壓保護電路起作用時，電路處于非正常工作狀態。對于有輸出電壓上下調功能的電路，過壓保護點應大于輸出電壓上調最大值。
