仿真分享：小信號調諧放大器-KIA MOS管
信息來源：本站 日期：2022-11-23

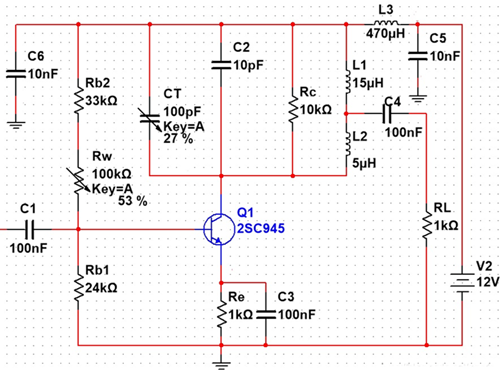

單調諧實驗電路:
簡述通頻帶的測量方法:
(1)逐點法
在保持輸入信號大小不變的情況下，改變輸入信號頻率，用示波器逐點測出輸出電壓。按順序列表記錄，在坐標紙上將所測數據逐點描繪，即頻率特性曲線，找出fL與fH，計算通頻帶BW。
(2)掃頻法
利用掃頻儀直接在屏幕上顯示出放大器的輸出信號幅度隨頻率變化的曲線，即Au-f曲線。在屏幕顯示的幅頻特性曲線上測出通頻帶BW。

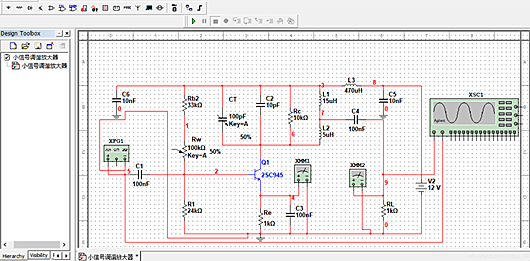

用Multisim10.0畫的仿真電路
（XMM2在做實驗時不是必要的的）
部分元件的尋找
Q1-2SC945的出處

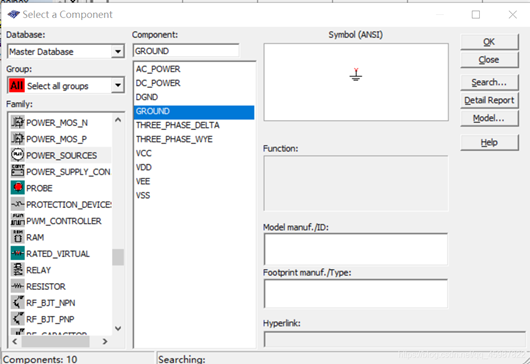

接地
