三極管單級放大電路識圖

三極管單級放大電路在電子電路中是應用最多的單元電路。三極管單級放大電路有共基極放大器、共發射極放大器、共集電極放大器三種。

區別這三種放大器的最簡單方法就是查看放大管的交流接地引腳，就可以確認放大器的種類，比如，放大管的發射極交流接地，則該放大器就是共發射極放大器。

1、共發射極放大器 共發射極放大器是應用最廣泛的放大器。所謂的共發射極放大器就是信號輸入和信號輸出都要依靠發射級完成的放大器。

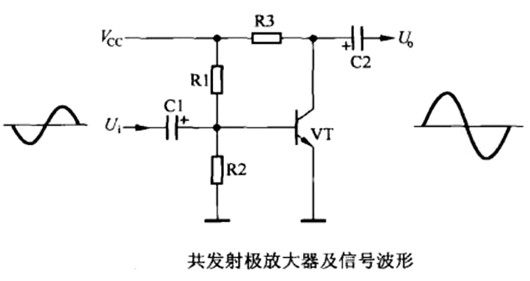

下圖是一種典型的共發射極放大器。在該放大器內，VT是放大管，C1時輸入信號耦合電容，C2是輸出信號耦合電容，R1，R2和VT基極的直流偏置電阻，R3是VT的集電極負載電阻，VCC是供電電壓，Ui是輸入信號，U0是輸出信號。

1）直流偏置 供電電壓VCC通過R1，R2分壓后，加到VT的基極，為基極提供直流偏置電壓，流過R1的電流分兩路到地：一路通過R2到地，另一路通過VT的發射結到地。

2）信號放大過程 輸入信號Ui經C1耦合到VT的基極，使VT的基極電流隨Ui變化而變化，致使VT的集電極電流隨之變化，并且變化量是基極電流的一定倍數，集電極電流在R3兩端產生隨之變化的壓降，而VCC減去這個壓降就是VT的集電極電壓，因此，該電壓與輸入信號電壓相位相反，也就是說，該放大器屬于反相放大器。

通過以上分析可知，共發射極放大器不僅有電流放大功能，而且還有電壓放大功能。

2、共集電極放大器

共集電極放大器也是應用十分廣泛的一種放大器。

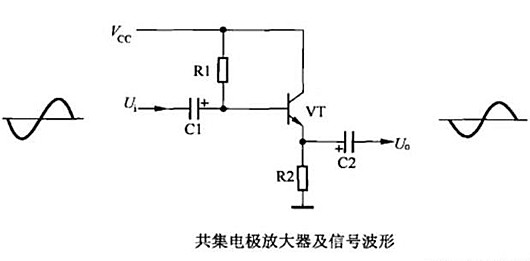

下圖所示是一種典型的共集電極放大器。在該放大器內，BT是放大管，C1是輸入信號耦合電容，C2是輸出信號耦合電容，R1是VT基極的直流偏置電阻，R2是VT的發射極電阻，VCC是供電電壓，Ui是輸入信號，U0是輸出信號。

之前介紹過，放大器那個極交流接地，該放大器就屬于哪類放大器，但是上圖中VT的集電極并未接地，怎么就是共集電極放大器呢？

這是因為VCC的內阻較小，并且電源兩端都會接有大容量的濾波電容，所以電源在交流狀態下相當于短路。因此，VT的集電極是通過電源VCC及其濾波電容接地的。

1）直流偏置 供電電壓VCC通過R1限流加到VT的基極，為基極提供直流偏置電壓，基極電流的回路是：VCC-R1-VT的發射結-R2-地。

2）信號放大 輸入信號經C1耦合到VT的基極，使VT的基極電流隨輸入信號變化而變化，致使VT的發射極電流隨之變化，并且變化量為放大倍數+1，發射極電流在R2兩端產生隨之變化的壓降，該壓降經C2耦合后得到交流輸出信號，該信號與輸入信號的相位相同，所以該放大器也叫射極跟隨放大器，簡稱射極跟隨器。

通過以上分析可知，共集電極放大器的輸入信號是從放大器的基極、發射極之間輸入的，輸出信號取自發射極，該放大器僅有電流放大功能，沒有電壓放大功能。

由于共集電極放大器具有輸入阻抗高，輸出阻抗低的優點，所以在多級放大電路中，通常利用共集電極放大器將前級和后級放大器進行隔離，由它對信號進行緩沖放大，以免前、后級放大器互相影響。

又因共集電極放大器具有電流放大功能，所以不僅串聯穩壓電源采用此類放大器，而且有的多級放大電路的末級放大器也采用此類放大器。

3、共基極放大器

共基極放大器的應用較前兩種放大器要少得多。

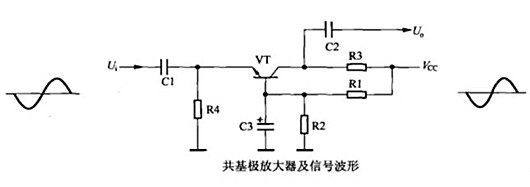

下圖是一種典型的共基極放大器。

在該放大器內，VT是放大管，C1是輸入信號耦合電容，C2時輸出信號耦合電容，C3是基極的交流接地電容，R1，R2是VT基極的直流偏置電阻，R3是VT的集電極負載電阻，R4是VT的發射極電阻，VCC是供電電壓，Ui時輸入信號，Uo是輸出信號。

1）直流偏置 供電電壓VCC通過R1,R2分壓后，加到VT基極，為基極提供直流偏置電壓，流過R1的電流分兩路到地：一路是通過R2到地，另一路通過VT的發射結,R4到地。

2）信號放大 輸入信號經C1耦合到VT的發射極，使VT的發射極電流隨輸入信號的變化而變化，致使VT的集電極電流隨之變化，集電極電流在R3兩端產生隨之變化的壓降，而VCC減去該壓降就是VT的集電極電壓，因為集電極電壓隨輸入信號電壓同步變化，所以相位相同，輸入信號經C2耦合后得到交流輸出信號。

共基極放大器具有高頻特性好的優點，但也存在輸入阻抗小和輸出阻抗大的缺點。因此，該放大器主要應用在高頻信號放大電路。
