穩壓電源

1、3～25V電壓可調穩壓電路圖

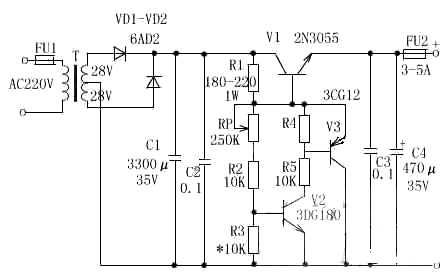

此穩壓電源可調范圍在3.5V～25V之間任意調節，輸 出電流大，并采用可調穩壓管式電路，從而得到滿意平穩的輸出電壓。

工作原理：經整流濾波后直流電壓由R1提供給調整 管的基極，使調整管導通，在V1導通時電壓經過RP、R2使V2導通，接著V3也導通，這時V1、V2 、 V3的發射極和集電極電壓不再變化（其作用完全與穩壓管一樣）。調節RP，可得到平穩的輸 出電壓，R1、RP、R2與R3比值決定本電路輸出的電壓值。

元器件選擇：變壓器T選用80W～100W，輸入AC220V ，輸出雙繞組AC28V。FU1選用1A，F(xiàn)U2選用3A～5A。VD1、VD2選用 6A02。RP選用1W左右普通電 位器，阻值為250K～330K，C1選用3300μF／35V電解電容，C2、C3選用0.1μF獨石電容，C4選用 470μF／35V電解電容。R1選用180～220Ω/0.1W～1W，R2、R4、R5選用10KΩ、1／8W。V1選用 2N3055，V2選用 3DG180或2SC3953，V3選用3CG12或3CG80。

2、10A3～15V穩壓可調電源電路圖

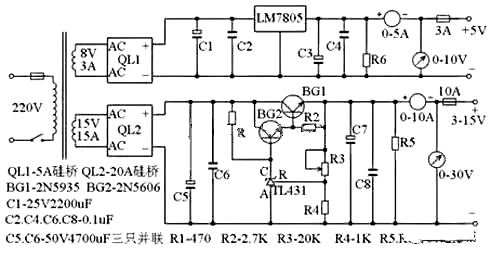

無論檢修電腦還是電子制作都離不開穩壓電源，下 面介紹一款直流電壓從3V到15V連續可調的穩壓電源，最大電流可達10A，該電路用了具有溫度 補償特性的，高精度的標準電壓源集成電路TL431，使穩壓精度更高，如果沒有特殊要求，基本 能滿足正常維修使用，電路見下圖。

其工作原理分兩部分，第一部分是一路固定的 5V1.5A穩壓電源電路，第二部分是另一路由3至15V連續可調的高精度大電流穩壓電路。

第一路的電路非常簡單，由變壓器次級8V交流電壓 通過硅橋QL1整流后的直流電壓經C1電解電容濾波后，再由5V三端穩壓塊LM7805不用作任何調整 就可在輸出端產生固定的5V1A穩壓電源，這個電源在檢修電腦板時完全可以當作內部電源使用 。

第二部分與普通串聯型穩壓電源基本相同，所不同 的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431，所以使電路簡化，成本 降低，而穩壓性能卻很高。

圖中電阻R4，穩壓管TL431，電位器R3組成一個連續 可調得恒壓源，為BG2基極提供基準電壓，穩壓管TL431的穩壓值連續可調，這個穩壓值決定了 穩壓電源的最大輸出電壓，如果你想把可調電壓范圍擴大，可以改變R4 和R3的電阻值，當然變 壓器的次級電壓也要提高。

變壓器的功率可根據輸出電流靈活掌握，次級電壓 15V左右。橋式整流用的整流管QL用15－20A硅橋，結構緊湊，中間有固定螺絲，可以直接固定 在機殼的鋁板上，有利散熱。

調整管用的是大電流NPN型金屬殼硅管，由于它的發 熱量很大，如果機箱允許，盡量購買大的散熱片，擴大散熱面積，如果不需要大電流，也可以 換用功率小一點的硅管，這樣可以做的體積小一些。

濾波用50V4700uF電解電容C5和C7分別用三只并聯， 使大電流輸出更穩定，另外這個電容要買體積相對大一點的，那些體積較小的同樣標注 50V4700uF盡量不用，當遇到電壓波動頻繁，或長時間不用，容易失效。

最后再說一下電源變壓器，如果沒有能力自己繞制 ，有買不到現成的，可以買一塊現成的200W以上的開關電源代替變壓器，這樣穩壓性能還可進 一步提高，制作成本卻差不太多，其它電子元件無特殊要求，安裝完成后不用太大調整就可正常工作。

開關電源

1、PWM開關電源集成控制IC-UC3842工作原理

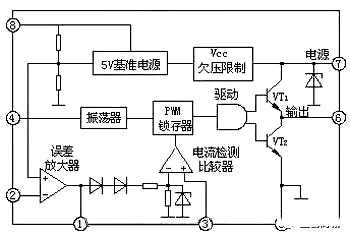

下圖為UC3842 內部框圖和引腳圖，UC3842 采用固 定工作頻率脈沖寬度可控調制方式，共有8 個引腳，各腳功能如下：

①腳是誤差放大器的輸出端，外接阻容元件用于改 善誤差放大器的增益和頻率特性；

②腳是反饋電壓輸入端，此腳電壓與誤差放大器同 相端的2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度；

③腳為電流檢測輸入端， 當檢測電壓超過1V時縮小 脈沖寬度使電源處于間歇工作狀態；

④腳為定時端，內部振蕩器的工作頻率由外接的阻 容時間常數決定，f=1.8/（RT×CT）；

⑤腳為公共地端；

⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降 時間僅為50ns 驅動能力為±1A ；

⑦腳是直流電源供電端，具有欠、過壓鎖定功能， 芯片功耗為15mW；⑧腳為5V 基準電壓輸出端，有50mA 的負載能力。

內部原理框圖

2、TOP224P構成的12V、20W開關直流穩壓電源電路

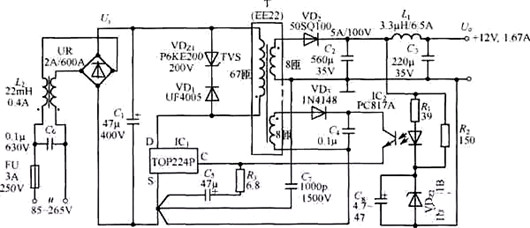

由TOP224P構成的 12V、20W開關直流穩壓電源電路 如圖所示。

電路中使用兩片集成電路：TOP224P型三端單片開關 電源（IC1），PC817A型線性光耦合器 （IC2）。交流電源經過UR和Cl整流濾波后產生直流高壓 Ui，給高頻變壓器T的一次繞組供電。

VDz1和VD1能將漏感產生的尖峰電壓鉗位到安全值， 并能衰減振鈴電壓。VDz1采用反向擊穿電壓為200V的P6KE200型瞬態電壓抑制器，VDl選用1A／ 600V的UF4005型超快恢復二極管。

二次繞組電壓通過V砬、C2、Ll和C3整流濾波，獲得 12V輸出電壓Uo。Uo值是由VDz2穩定電壓Uz2、光耦中LED的正向壓降UF、R1上的壓降 這三者之和來設定的。

改變高頻變壓器的匝數比和VDz2的穩壓值，還可獲 得其他輸出電壓值。R2和VDz2五還為12V輸出提供一個假負載，用以提高輕載 時的負載調整率 。反饋繞組電壓經VD3和C4整流濾波后，供給TOP224P所需偏壓。由R2和VDz2來調節控制端電流 ，通過改變輸出占空比達到穩壓目的。

共模扼流圈L2能減小由一次繞組接D端的高壓開關波 形所產生的共模泄漏電流。C7為保護電容，用于濾掉由一次、二次繞組耦合電容引起的干擾。 C6可減 小由一次繞組電流的基波與諧波所產生的差模泄漏電流。C5不僅能濾除加在控制端上的 尖峰電流，而且決定自啟動頻率，它還與R1、R3一起對控制回路進行補償。

本電源主要技術指標如下：

交流輸入電壓范圍：u=85～265V；

輸入電網頻率：fLl=47～440Hz；

輸出電壓（Io=1.67A）：Uo=12V；

最大輸出電流：IOM=1.67A；

連續輸出功率：Po=20W（TA=25℃，或15W（TA=50℃ ）；

電壓調整率：η=78％；

輸出紋波電壓的最大值：±60mV；

工作溫度范圍：TA=0～50℃。

DC-DC電源

1、3V轉+5V、+12V的電路圖

由電池供電的便攜式電子產品一般都采用低電源電 壓，這樣可減少電池?cái)?shù)量，達到減小產品尺寸及重量的目的，故一般常用3～5V作為工作電壓， 為保證電路工作的穩定性及精度，要求采用穩壓電源供電。

若電路采用5V工作電壓，但另需一個較高的工作電 壓，這往往使設計者為難。本文介紹一種采用兩塊升壓模塊組成的電路可解決這一難題，并且 只要兩節電池供電。

該電路的特點是外圍元件少、尺寸小、重量輕、輸 出+5V、+12V都是穩定的，滿足便攜式電子產品的要求。+5V電源可輸出60mA，+12V電源最大輸 出電流為5mA。

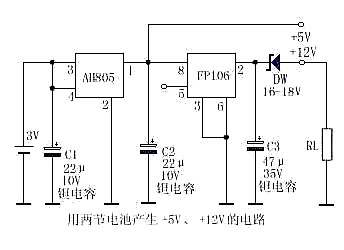

該電路如上圖所示。它由AH805升壓模塊及FP106升 壓模塊組成。AH805是一種輸入1.2～3V，輸出5V的升壓模塊，在3V供電時可輸出 100mA電流。 FP106是貼片式升壓模塊，輸入4～6V，輸出固定電壓為29±1V，輸出電流可達40mA，AH805及 FP106都是一個電平控制的關閉電源控制端。

兩節1.5V堿性電池輸出的3V電壓輸入AH805，AH805 輸出+5V電壓，其一路作5V輸出，另一路輸入FP106使其產生28～30V電壓，經穩壓管穩壓后輸出 +12V電壓。

從圖中可以看出，只要改變穩壓管的穩壓值，即可 獲得不同的輸出電壓，使用十分靈活。FP106的第⑤腳為控制電源關閉端，在關閉電源時，耗電幾乎為零，當?shù)冖菽_加高電平》2.5V時，電源導通；當?shù)冖菽_加低電平<0.4V時，電源被關閉。可以用電路來控制或手動控制，若不需控制時，第⑤腳與第⑧腳連接。
