為了保證在有輸入信號時，場效應管始終工作在放大區(恒流區),同晶體管一樣，場效應管放大電路也要建立合適的靜態工作點。所不同的是，場效應管是電壓控制器件，因此它需要有合適的柵源電壓。根據不同類型的場效應管對柵源電壓 UGS 的要求，通常偏置形式有兩種：

一種是只適合結型和耗盡型場效應管的自偏壓電路

一種是用于各種類型場效應管的分壓式偏置電路

1. 自給偏壓式電路

場效應管偏置電路靜態

自給偏壓方式適合于結型場效應管和耗盡型場效應管

由耗盡型MOS管的特性可知，即使UGS = 0,在相應的電壓 UDS 作用下也有漏極電流 ID。

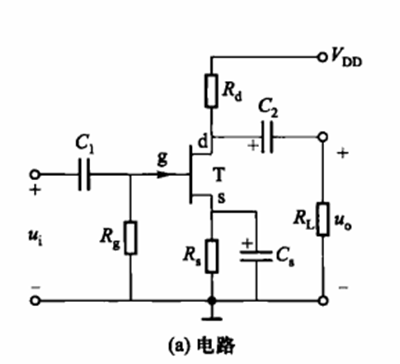

在圖所示電路中，當ID流過源極電阻R時會產生壓降 USQ = IDQ * R，由于柵極電流為零，從而使R電流為零，所以柵極電位VGQ = 0，因此柵-源靜態電壓為

場效應管偏置電路靜態

靜態工作點分析:

由以下公式能算出 IDQ 和 UDSQ

場效應管偏置電路靜態

2. 分壓式自偏壓電路

上圖所示的電路簡單，也有一定的穩定工作點的作用。但Ra的取值不能取得很大，否則將使負偏壓過高，放大倍數下降，并產生嚴重的非線性失真。

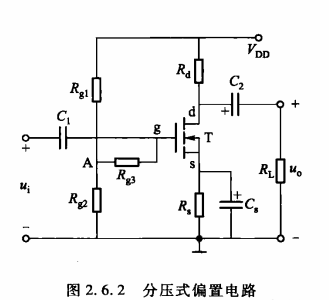

所示的電路為N溝道增強型MOS管共源放大電路，所示電路的改進電路，在它的柵極上加接了一個正電位，即通過電阻Rg1、Rg2分壓后經Rg3加至柵極 go由于柵極加了一個正電位，則可將接在源極s的Rs的阻值適當加大，使靜態工作點Q不至于過低，且穩定度大大提高。
