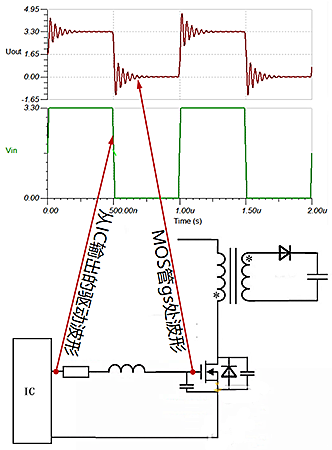

測試MOS管GS波形有時會看到下圖中的這種波形，在芯片輸出端是非常好的方波輸出，一旦到了MOS管的G極就出問題了，有振鈴，這個振鈴小的時候還能勉強過關，但是有時候振鈴特別大，嚴重時將引起電路震蕩。

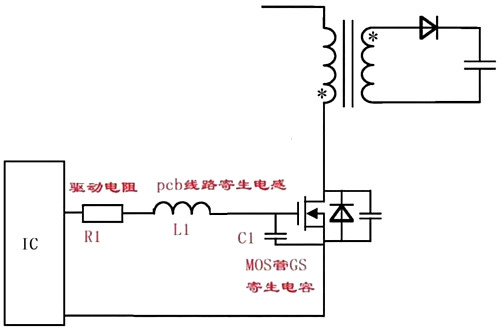

IC出來的波形正常，到C1兩端的波形就有振蕩了，實際上這個振蕩就是R1、L1和C1三個元器件的串聯振蕩引起的，R1為驅動電阻，是我們外加的，L1是PCB上走線的寄生電感，C1是MOS管gs的寄生電容。
對于一個RLC串聯諧振電路，其中L1和C1不消耗功率，電阻R1起到阻值振蕩的作用阻尼作用。
實際上這個電阻的值就決定了C1兩端會不會振蕩。

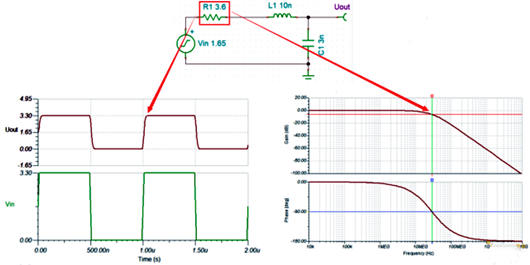

1、當R1>2(L1/C1)^0.5時，為過阻尼情況。對此進行仿真，構建模型及仿真波形如下圖：
GS時域波形上升沿變緩，幅頻特性曲線在極點處遠小于-3dB，在這種情況下，基本是不會發生振蕩的。

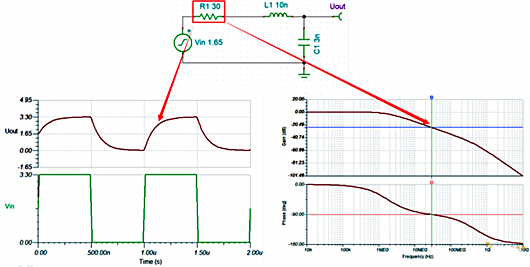

2、當R1=2(L1/C1)^0.5時，為臨界情況，如圖所示：
GS時域波形達到最佳狀態，幅頻特性曲線在極點處接近于-3dB，在這種情況下，不會有振蕩，并且波形最佳。

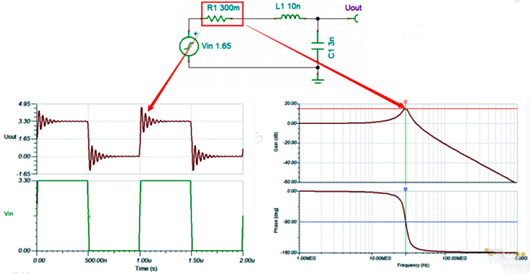

3、當R1<2(L1/C1)^0.5時，為欠阻尼情況，參見下圖：
GS時域波形出現震鈴，幅頻特性曲線在極點處高于0dB，在這種情況下，電路一定會發生振鈴，甚至發生震蕩。
對于上述的幾個振蕩需要消除的話，我們有幾個選擇：
1、增大電阻R1，使R1≥2(L1/C1)^0.5，來消除振蕩，對于增大R1會降低電源效率的，我們一般選擇接近臨界的阻值。
2、減小PCB走線寄生電感L1，這個就是說在布局布線中一定要注意的。
3、增大C1，對于這個我們往往都不太好改變，C1的增大會使開通時間大大加長，我們一般都不去改變它。
所以最主要的還是在布局布線的時候，特別注意走線的長度“整個驅動回路的長度”越短越好，另外可以適當加大R1。
