MOS管構成二極管/MOS管二極管接法-KIA MOS管


MOS管 二極管


各自的作用:

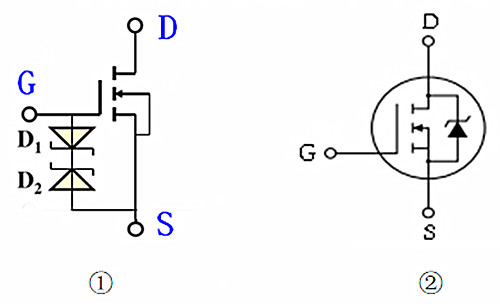

主要保護GS極,限制Vgs間的最大電壓。 (其一)保護DS極,其二)起到回流二極管作用,其三)為過電流或電感提供反向通路,其四)防止d、s極反向連接,其五)隔離。


各自的應用:防止反接


MOS管 二極管


MOS管 二極管

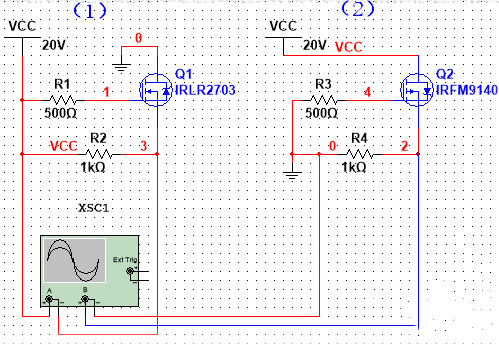

1)正接時,體二極管開始導通,“3”位置電壓為0.6V左右,“1”位置電壓為Vcc、Vgs閾值電壓、Q1導通,體二極管短路。 在反向連接的情況下,Q1為反向偏置,Vgs=0,電路不通。

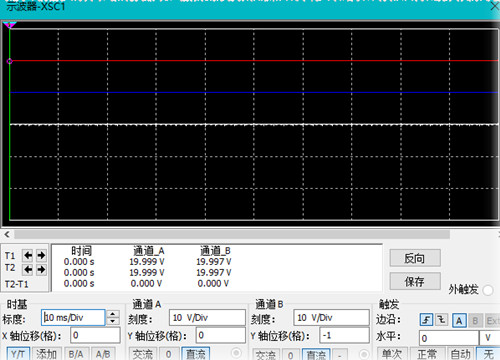

2)正接時,體二極管導通,“2”位置電壓19.4V,“4”位置電壓0、Q2導通,然后體二極管短路。 逆接時電路不通。


注意:增強型NMOS在施加?xùn)艠O電壓時會形成電場,電流方向為d、s,是任意的。 這里與普通的電子開關連接方法不同,體二極管在電子開關中主要起到關斷的作用。 d、s在這兩種應用中連接方法正好相反。


隔離作用:

MOS管 二極管

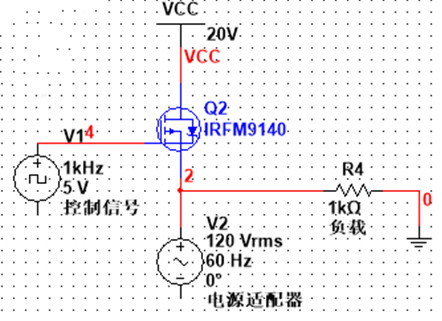

控制信號來自電源適配器,插入適配器后Q2截止,負載由適配器提供; 斷開適配器后,柵極電壓變?yōu)?,Q2導通。 此時,由電池供電。


另外,在高速開關的情況下,由于體二極管的速度過慢,損耗大,所以通常在管外并聯連接高速恢復或肖特基二極管。
