NMOS作開關的接法及NMOS接法差異分析-KIA MOS管


NMOS作為開關的兩種接法

NMOS 開關 接法

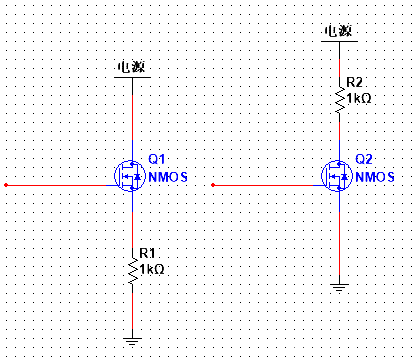

1、左邊電路負載是接在S極對地,如果R1很小且Q1-G極一直為High,那么流過Q1的電流可能將會非常大,MOS管容易燒;


2、R1*I=Us,VGS=Vg-Vs,此時VGS不一定會大于Vgs(th),MOS會不完全導通。


3、對于右邊電路,Q2-S極直接接地,只要VGS大于Vgs(th)的電,MOS管就會導通,DS兩端bai基本上是沒有壓差(Rdson很小)。


NMOS接法差異

開關電源電路:

NMOS 開關 接法

NMOS 開關 接法

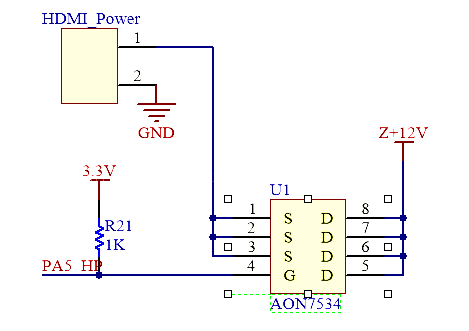

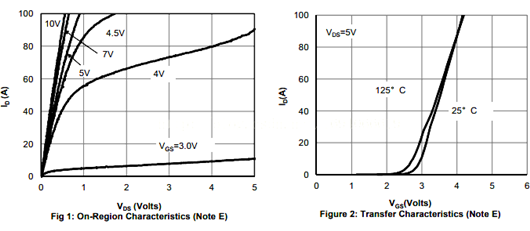

按照上圖3.3V的時候差不多可以通過20A以上電流了,但實際測試 PA5_HP高電平不導通。

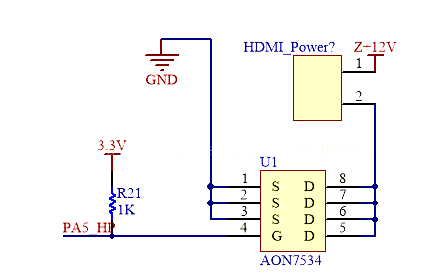

分析G端電壓參考為S端,S為12,G端3.3當然不會導通,所以修改電路為:

NMOS 開關 接法


PA5_HP高后,導通。聽老師傅說過:三極管,NPN的負載接C端,PNP的接E端;NMOS ,PMOS也一樣的道理吧!
