詳解SiC MOSFET的短路檢測及短路保護-KIA MOS管
信息來源：本站 日期：2022-03-03
1、SiC MOSFET的晶元面積小于IGBT晶元面積，短路時候散熱能力不及IGBT。
2、IGBT短路后能夠退飽和（desaturation）進入線性區，電流不再增加，能夠自我限流。
3、短路后SiC MOSFET 由線性區（linear region）進入飽和區（saturation region），拐點電壓非常高，因此Id電流增加的同時，Vds隨著上升，進一步擴大短路損耗。

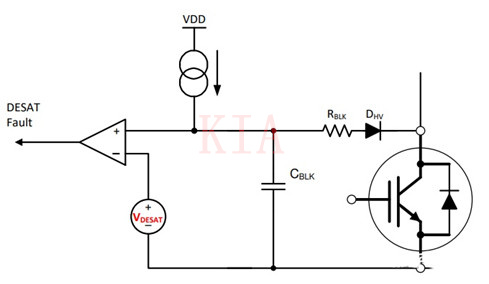

4、IGBT退飽和保護機理，如下圖，正常工作Cblk 電壓會被嵌位到Vce+Vd，當IGBT進入退飽和拐點后，Vce迅速上升，Dhv由導通變?yōu)榻刂?，電流源迅速對Cblk充電，抬高電壓DESATFault 位置。
IGBT 退飽和電路

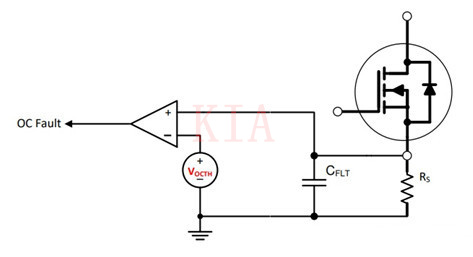

5、由于SiC MOSFET的“退飽和拐點”非常高，Vds的響應速度非常慢，一般不采用Vce電壓進行“退飽和”操作，通過采樣電阻電流采樣，精度高。但是損耗大，在小電流應用中使用。
電流采樣

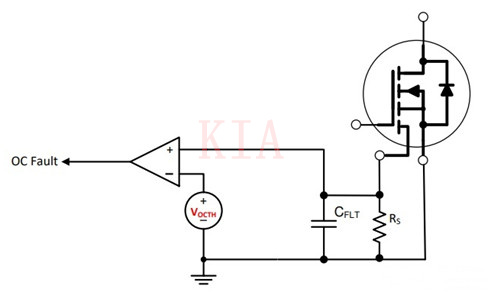

6、對于大電流應用，傾向于帶有SENSE PIN的MOSFET進行電流采樣，Rs上電流和主管上的電流存在一定的比例關系，從而減小采樣電阻上電壓。
電流采樣
功率器件有多種不同的短路模式，其中最嚴重的一種是橋臂短路，在這種短路模式下，電流迅速上升，同時器件承受母線電壓。我們需要首先對這種短路模式下的MOSFET的行為進行研究。

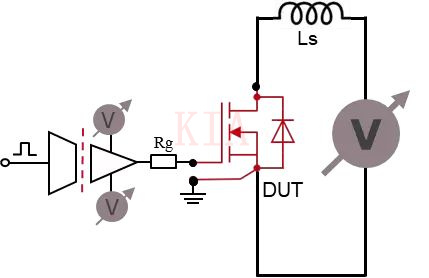

短路測試如圖1所示。

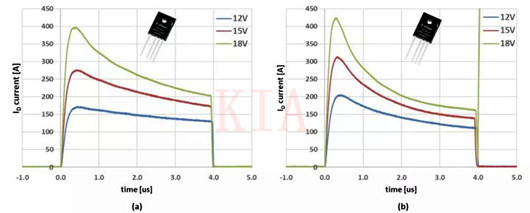

圖2 為400V和800V兩種母線電壓下，且門極電壓在12V,15V,18V情況下的短路電流波形。短路起始階段，漏極電流快速上升并且到達最高值，在門極電壓分別為12V和15V情況下，電流峰值分別為170A和270A。
電流峰值過后，漏極電流開始顯著下降，門極電壓為12V和15V的情況下分別為130A和180A。這是因為載流子遷移率隨溫度的上升而下降，從而短路電流下降。
測試波形證實了TO-247封裝的4pin CoolSiC? MOSFET 在15V門極驅動電壓條件下，擁有至少3us的短路能力。
短路脈沖結束后，可能發生兩種情況：1、被測器件安全關斷，漏極電流降至0A。
2、短路期間積累的能量超出了器件極限，比如門極驅動電壓過高或者母線電壓過高，都可能引起熱失控，導致器件失效，如圖2(b)中綠線所示。
這條曲線表示的是母線電壓800V，門極電壓為18V的情況下，在短路脈沖延長到4us時，器件發生失效。
從圖2中我們可以看出，短路電流與門極電壓成正相關，更高的門極電壓導致更高的短路電流，因此引起更高的結溫與更低的載流子遷移率。因此高門極電壓下的Id下降幅度會更大。
圖2 IMZ120R045M1在不同門極電壓下的短路電流波形 Vdc=400V (b)Vdc=800V

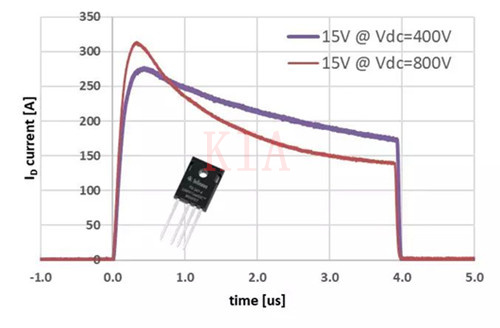

圖3顯示了IMZ120R045M1 在15V門極電壓，以及400V及800V母線電壓下的短路電流。從中可以看出，母線電壓對峰值電流影響很小。
當芯片開始被加熱之后，800V母線電壓會產生更多的能量，導致芯片結溫高于400V母線電壓的情況，因此VDC=800時，漏極電流下降更快，峰值過后很快低于400V VDC。
圖3 IMZ120R045M1在不同母線電壓下的短路電流

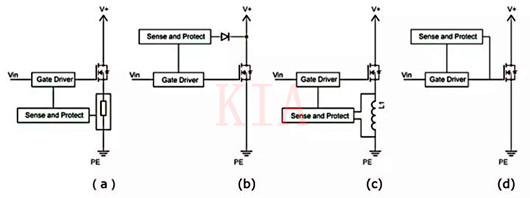

目前有4種常用的短路檢測及保護方法，其原理示意圖如圖4所示。其中最直接的方式就是使用電流探頭或者分流電阻檢測漏極電流。業界最常用的方法是檢測飽和壓降。
MOSFET正常導通時漏極電壓約為1~2V。短路發生時，短路電流會迅速上升至飽和值，漏極電壓也會上升至母線電壓。一旦測試到的Vds高于預設的參考值，被測器件會被認為進入短路狀態。
另一個典型的短路檢測解決方案是監測di/dt. 在高功率IGBT模塊中，開爾文發射極與功率發射極之間存在寄生電感。在開關操作中，變化的電流會在電感兩端產生電壓VeE。通過檢測這個電壓，即可以判斷器件是否進入短路狀態。
導通狀態下，Vds檢測需要一定的消隱時間防止誤觸發。另外，基于di/dt的檢測方式依賴于寄生電感LeE的值。
除此之外，短路檢測還可以通過檢測門極電荷的特性來實現。短路發生時，門極波形不同于正常開關波形，不存在米勒平臺。這種方法不需要消隱時間，也不依賴LeE.
圖4 4種SiC MOSFET的短路檢測及保護方法
在實際應用中，門極電壓對于驅動SiC MOSFET來說非常重要，盡管更高的驅動電壓可以帶來降低RDSON的好處，但是較高的門極電壓會帶來更高的短路電流。
SiC MOSFET 與IGBT相比短路耐受時間比較短。但是，選擇合適的驅動IC及外圍電路設置，SiC MOSFET依然能在短路時安全關斷，從而構建非常牢固與可靠的系統。
