巧妙區分PMOS管和NMOS管的記憶方法-KIA MOS管

信息來源:本站 日期:2022-02-21

分享到:

巧妙區分PMOS管和NMOS管的記憶方法-KIA MOS管


PMOS管和NMOS管的電學符號如下:

區分PMOS管 NMOS管

箭頭指向G極的是N溝道

箭頭背向G極的是P溝道


MOS管的管腳有三個:源極S(source)、柵極G(Gate)和漏極(Drain),但是實際工程應用中,經常無法區分PMOS管和NMOS管、各管腳的位置以及它們各自導通的條件。對此,本文分享一個方法,可以讓大家迅速記住這些東西而且記憶深刻。


源極:它就是來源,是源頭,因此電流應該是從源頭到別的地方,到哪呢?是漏極,肯定不是柵極,因為柵極是控制極,是發號施令的一個極,因此表演的應該是源極與漏極才對。


這樣一來,柵極就是導演,源極和漏極就是演員,只不過源極是主演,漏極是副角。這三個角色就在MOS這個舞臺上發揮各自的職責。


MOS管有兩種:一個是PMOS管,一個是NMOS管;PMOS管就是positive管,是積極的管,而NMOS管是negative管,是消極的管。積極的管就是順應潮流,順勢而為;消極的管就是違背趨勢,逆流而上。


很顯然,電流從源極(輸入端)到漏極(輸出端),那就是順勢而為,因為源極就是源頭,因此這種管就是PMOS;而電流要是從漏極(輸入端)到源極(輸出端),那就是逆流而上,是NMOS管。


記憶技巧:

1.交叉的線最多的是源極;

2.柵極也就是門(gate),既然是門,就具有控制的職能。


3.無論是PMOS管還是NMOS管,二極管的方向正好與輸入輸出的方向是相反的

4.無論是PMOS管還是NMOS管,柵源極箭頭的方向正好與二極管的方向相同


5.無論是PMOS管還是NMOS管,我們只需要比較G極電壓與S極電壓大小關系就可以判斷MOS管能不能導通。


6.對于PMOS管來說,電流是從源極(輸入端)到漏極(輸出端),從上到下,各節點電平應該是依次變小的,因此柵極G的電壓必須小于源極電壓;換句話說,當UGS<0時,PMOS管才導通。


7.對于NMOS管來說,電流是從漏極(輸入端)到源極(輸出端),從下到上,各節點電平應該是依次變小的,因此柵極G的電壓必須大于源極電壓;換句話說,當UGS>0時,NMOS管才導通。

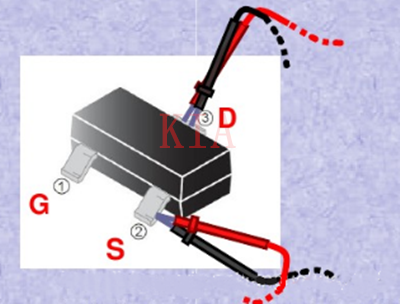

無論是PMOS管還是NMOS管,它們的實物管腳名稱都是完全一樣的:

區分PMOS管 NMOS管

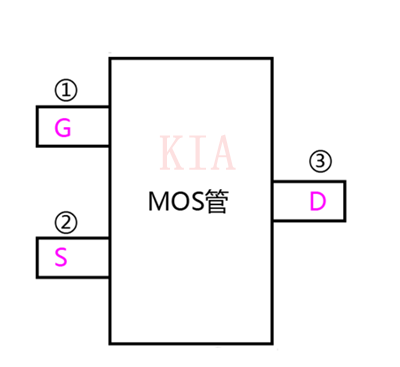

MOS管的三極名稱

區分PMOS管 NMOS管

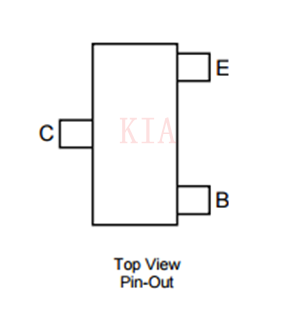

晶體管的三極名稱

MOS管的實物管腳位置好像與電學符號的位置并不是一一對應的,原本最不起眼的演員漏極D,居然還占據了電學符號中導演的位置,而導演G卻占據了最優秀演員S的位置,S則只能屈居于D的位置。這樣的記憶方法很實用吧!
