P-SUB工藝，NMOS 的襯底都是一樣的，都是P-SUB，所以不可以將源極和襯底接一塊，不然通過襯底短接會影響其他NMOS的特性，因此NMOS的襯底只能接GND（低電位）；
P-SUB工藝，PMOS管的N襯底都是單獨的，因此可以將源極和襯底接一塊來減小襯偏效應；
N-WLL工藝，PMOS的襯底都是一樣的，都是N-WELL，因此不可以將源極和襯底接一塊，不然通過襯底短接會影響其他PMOS的特性，因此PMOS的襯底只能接VDD（高電位）；
N-WELL工藝，NMOS管的P襯底都是單獨的，因此可以將源極和襯底接一塊來減小襯偏效應；
Deep Nwell，是在PSUB工藝情況下，對NMOS管可以采取的一種隔離方式，底部是deep nwell，周圍是nwell形成的一個環，來隔離共襯底引起的噪聲干擾。
在schematic原理圖中搭建電路時，所有pmos的襯底需要接VDD，所有nmos的襯底需要接VSS。

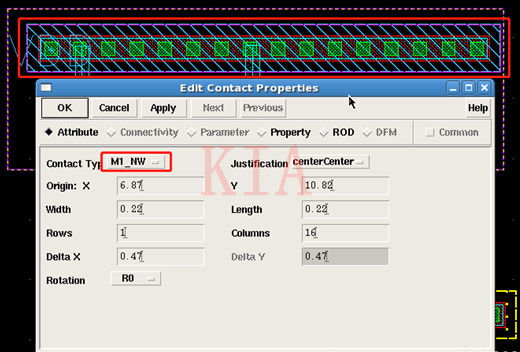

在layout版圖中，VDD供電時，選擇的通孔類型的M1_NW，因為PMOS器件做在N阱中。

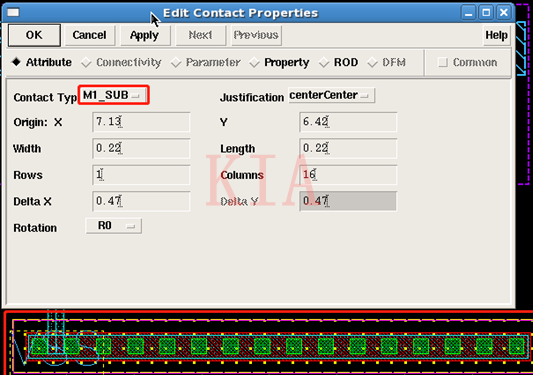

相對應，VSS供電選擇的通孔類型為M1_SUB。
