?二極管負鉗位器電路比較分析-KIA MOS管
信息來源：本站 日期：2021-11-30
1、功能：將輸入信號上移或下移，并不改變輸入信號的波形。
2、基本元件：二極管D、電容器C及電阻器R（直流電池VR）。
3、類別：負鉗位器與正鉗位器。
4、注意事項：D均假設為理想型二極管，RC的時間常數也足夠大，不致使輸出波形失真。任何交流信號都可以產生鉗位作用。
負鉗位器
(1) 簡單型
工作原理：
Vi正半周時，二極管導通，C充電至V值，Vo=0V
Vi負半周時，二極管關閉，Vo=－2V
(2) 加偏壓型
工作原理：
Vi正半周時，二極管導通，C被充電至V值（左正、右負），Vo= V1（圖a）或－V1（圖b）。
Vi負半周時，二極管關斷，RC時間常數足夠大，Vo=VC Vi（負半周）=2V。
幾種二極管負鉗位器電路比較：
正鉗位器

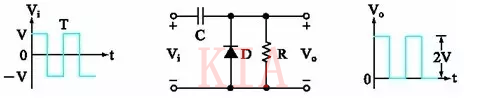

(1) 簡單型
工作原理：
Vi負半周時，二極管導通，C充電至V值（左負、右正），Vo=0V。
Vi正半周時，二極管關斷，Vo=VC Vi（正半周）=2V。
(2) 加偏壓型
判斷輸出波形的簡易方法：
1、由參考電壓V1決定輸出波形于坐標軸上的參考點。
2、由二極管D的方向決定原波形的移動方向，若二極管的方向為漏了二極管圖，則波形必須向上移動；若二極管的方向為漏了二極管圖，則波形必須往下移動。
3、決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。
