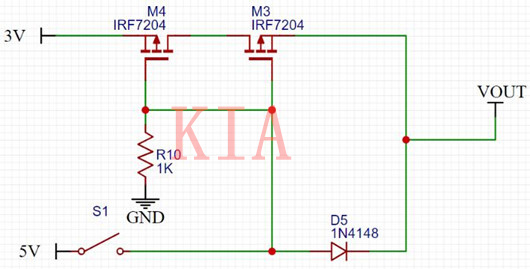

當只有3V電源時，VOUT采用3V供電；
當5V電源有效時，切換至5V供電。
分析：
情況一：當只有3V電源時，PMOS M4的S極為3V高電平、G極接地為低電平，M4導通；
對于M3，上電時，D極肯定為高電平，由于體二極管存在，二極管導通，S極電壓為高，此時由于M3的S極大于G極電壓，MOS管M3導通。
有兩點需要注意
1：M3的導通過程是由體二極管導致的，但一旦導通電流就走MOS管（不走體二極管）
2：對于MOS管，滿足導通電壓，電流是可以雙向流動的（這里的雙向流動是指MOS管這個通道，而不是指體二極管那個通道）
情況二：當3V存在，此時插入5V電源時，由于M3 的S極電壓低于G極電壓 M3一定是關斷的，系統供電由5V提供。
