什么是三極管靜態工作點?以及作用分析-KIA MOS管

信息來源:本站 日期:2021-07-12

分享到:

什么是三極管靜態工作點?以及作用分析-KIA MOS管


三極管靜態工作點解析

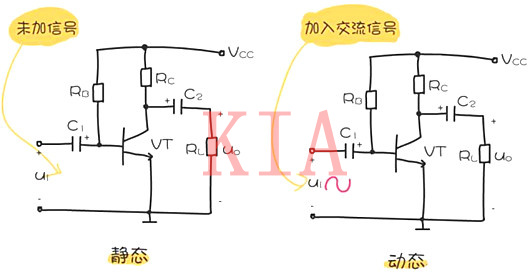

三極管有靜態和動態兩個狀態,靜態是指三極管在未加信號時的直流工作狀態,在靜態狀態下各電極電流稱為靜態工作電流。


動態是指三極管在加入交流信號時的工作狀態,在動態狀態下各電極電流稱為動態工作電流。(以下的以共發射極放大電路舉例說明)


三極管靜態工作點


三極管工作離不開直流電路,如果三極管直流電路工作不正常,則三極管交流電路就不可能正常工作。


靜態工作點是指在靜態狀態下,也就是放大電路未加入交流信號時,電路處于直流工作狀態這些電流、電壓的數值可用三極管輸入輸出特性曲線上一個確定的點表示。

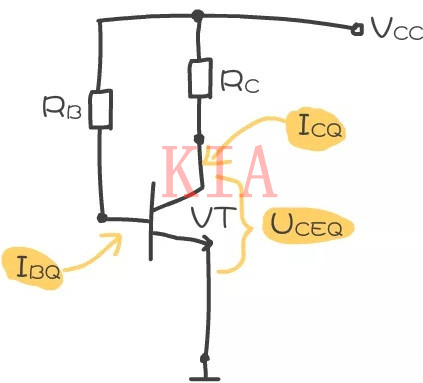

靜態工作點也叫Q點一般包括IBQ、ICQ、UCEQ


三極管靜態工作點


靜態工作點作用:確定放大電路的電壓和電流的靜態值。


選取合適的靜態工作點可以防止電路產生非線性失真,保證放大效果。


總之,放大器的靜態工作點是否設置得合適會直接影響到放大器是否能夠正常工作。


如何計算當前放大電路的靜態工作點?(即計算IBQ、ICQ、UCEQ)

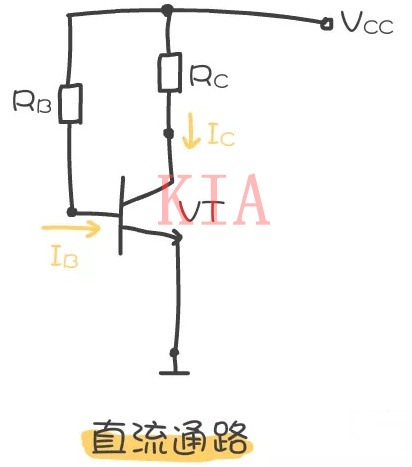

首先,要畫出三極管放大電路的直流通路,直流通路是在沒有交流信號時直流電流流經的通路,畫直流通路時,電容要開路。


三極管靜態工作點

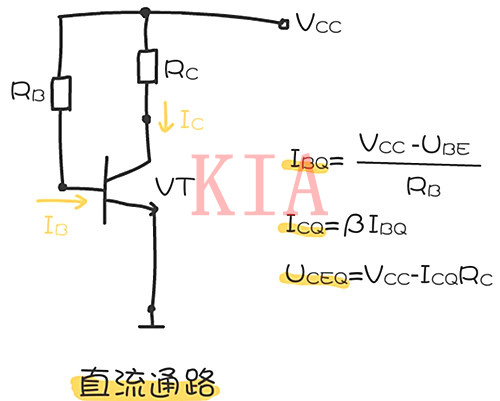

通過對直流通路進行電路分析,就可以計算出在當前元件參數下的三極管的IBQ、ICQ、UCEQ了。


三極管靜態工作點


怎么確定靜態工作點?

靜態工作點是直流負載線與三極管輸出特性曲線的交點,隨著IB的不同靜態工作點,會沿直流負載線上下移動。


怎么知道三極管輸出特性曲線是怎樣的?

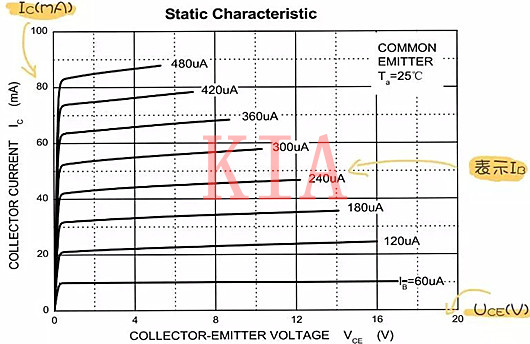

查找當前三極管的數據手冊,下面是三極管S9013數據手冊中的輸出特性曲線


三極管靜態工作點


在特性曲線上畫出直流負載線(ICQ、UCEQ),(假如如果前面計算得IBQ=240uA、ICQ=100mA、UCEQ=12V)

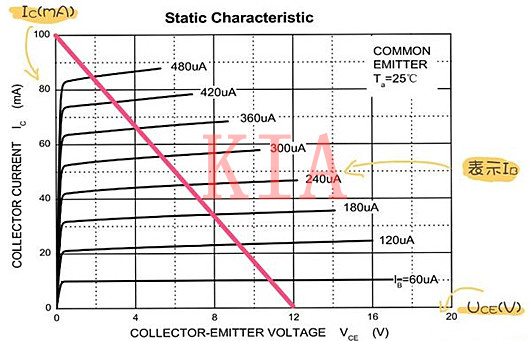

當ICQ=100mA、UCEQ=12V則直流負載線是這樣的。


三極管靜態工作點

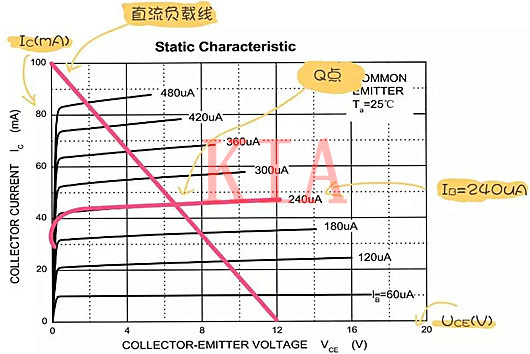

再畫出在IBQ=240uA下的特性曲線兩條線的交點就是靜態工作點


三極管靜態工作點


怎么知道當前的靜態工作點合適不合適?

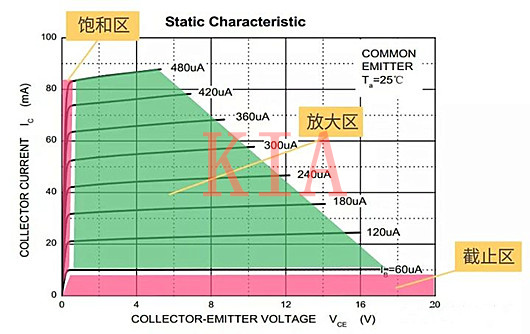

如果靜態工作點靠近飽和區會造成飽和失真


三極管靜態工作點


如果靜態工作點靠近截止區會造成截止失真,所以,靜態工作點一般設置到直流負載線的中央是比較合適的。
