場效應管門極驅動電路解析-KIA MOS管
信息來源：本站 日期：2021-03-23
場效應管門極驅動電路圖
場效應管門極驅動電路-（1)直接驅動
電阻R1的作用是限流和抑制寄生振蕩，一般為10ohm到100ohm,R2是為關斷時提供放電回路的;穩壓二極管D1和D2是保護MOS管的門]極和源極;二極管D3是加速MOS的關斷。
（2)互補三極管驅動
當MOS管的功率很大時，而PWM芯片輸出的PWM信號不足已驅動MOS管時，加互補三極管來提供較大的驅動電流來驅動MOS管。
PWM為高電平時，三極管Q3導通,驅動MOS管導通;PWM為低電平時，三極管Q2導通，加速MOS管的關斷;電阻R1和R3的作用是限流和抑制寄生振蕩，一般為10ohm到100ohm,R2是為關斷時提供放電回路的;二極管D1是加速MOS的關斷。
（3)耦臺驅動(利用驅動變壓器耦合驅動)

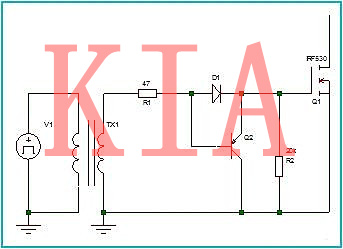

當驅動信號和功率MOS管不共地或者MOS管的源極浮地的時候，比如Buck變換器或者雙管正激變換器中的MOS管，利用變壓器進行耦合驅動如右圖:
驅動變壓器的作用:
1.解決驅動MOS管浮地的問題;
2.解決PWM信號與MOS管不共地的問題;
3. 一個驅動信號可以分成兩個驅動信號;
4.減少干擾。
