單端純甲類功放，音質醇厚,偶次諧波豐富，具有很好的空氣感，聽感自然，成為很多HI-FI發燒友的追求目標，雖然單端純甲類功放的效率低，(理論上可以達到25%)，但是，實際的制作中，只能達到20%左右，因此發熱量大，要求有大面積的散熱器，對于電路也要求設計穩定可靠。
一臺雙50W的純甲類功放，只要一開機，就處于最大的功耗狀態，不管輸出功率大小，電源都要消耗500W左右。 下面，就介紹一種工作穩定，調試簡便的單端純甲類功放電路，負載可以使用4-8歐姆，輸出功率可以根據自己的需要設定在20W-50W。

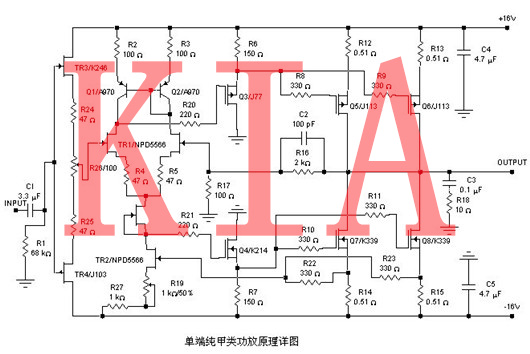

一、單端放大電路工作原理圖如下圖所示：
由TR1、TR2組成的差分電路，為了工作穩定，提高電路的共模抑制比，使用了恒流源電路。輸出的信號由Q3組成的單端放大輸出級，由恒流源I4作為Q3的直流負載。R1決定了放大器的輸入阻抗，R2、R3是負反饋回路，決定了放大器的閉環增益。
二、輸出功率、供電電壓、靜態電流的計算：
以在４歐的負載上得到20W的輸出功率為例計算，其它的輸出功率和負載阻抗可以另外計算。 根據P=I*I*R，I*I=P/R=20/4=5，I=2.236A。其中I為輸出電流的有效值，所以輸出電流的最大值IM=1.414*I=1.414*2.236=3.16A。
實際制作中取3.2A，這個電流值就是整機的靜態電流，是圖一中的I4，由電路的恒流源提供。
本電路由于采用漏極輸出，末級有電壓增益，故電源電壓利用率較高，為了計算方便取0.8，則要求電源電壓為：VCC=（IM*R）/0.8=16V。
為了降低成本，本電路采用了橋式整流，大容量電容濾波的電源供給形式，根據該電路的電流電壓關系：U2=VCC/1.2，所以，U2=16/1.2=13.3V，實際制作中可以采用次級電壓為雙13.5V的變壓器。
由于本機是單端純甲類功放電路，所以，一開機就工作在最大功耗狀態，功耗為：2*16*3.2=102.4W。為了使電路動作穩定可靠，電源變壓器的額定功率應該是實際消耗功率的3-5倍，所以，電源變壓器的額定功率取300-500W。
三、整流元件及濾波元件的選擇：
由于本機工作電流較大，實際工作單聲道在3A以上，為了降低電源的內阻，整流元件采用了25A/200V以上的金屬方橋。
