開關MOS寄生二極管的多種妙用詳細解析

寄生二極管作用

當電路中產生很大的瞬間反向電流時,可以通過這個二極管導出來,不至于擊穿這個MOS管。(起到保護MOS管的作用)


溝槽Trench型N溝道增強型功率MOSFET的結構如下圖所示,在N-epi外延層上擴散形成P基區,然后通過刻蝕技術形成深度超過P基區的溝槽,在溝槽壁上熱氧化生成柵氧化層,再用多晶硅填充溝槽,利用自對準工藝形成N+源區,背面的N+substrate為漏區,在柵極加上一定正電壓后,溝槽壁側的P基區反型,形成垂直溝道。


由下圖中的結構可以看到,P基區和N-epi形成了一個PN結,即MOSFET的寄生體二極管。

MOSFET,寄生二極管

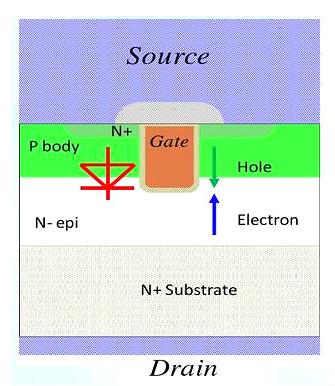

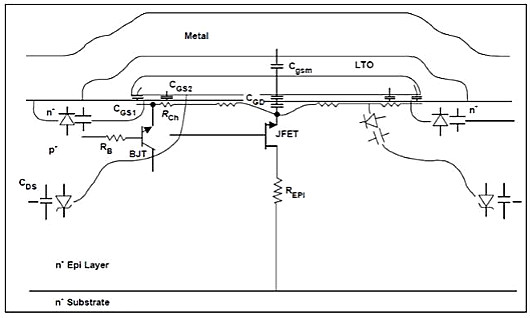

MOSFET剖面結構

MOSFET,寄生二極管

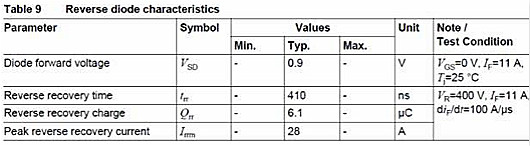

體二極管主要參數

MOSFET,寄生二極管

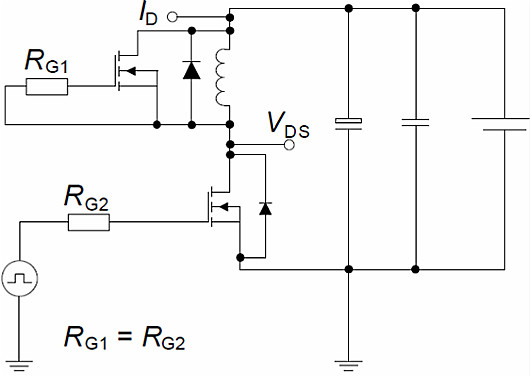

二極管特性測試電路

MOSFET,寄生二極管

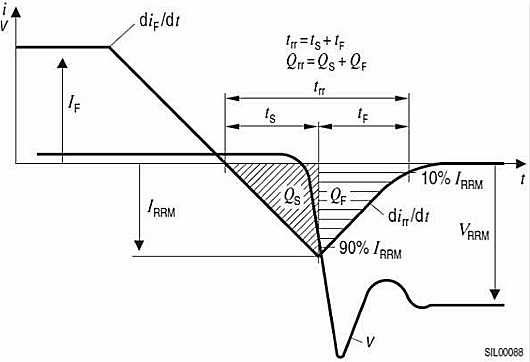

二極管恢復曲線

MOSFET,寄生二極管

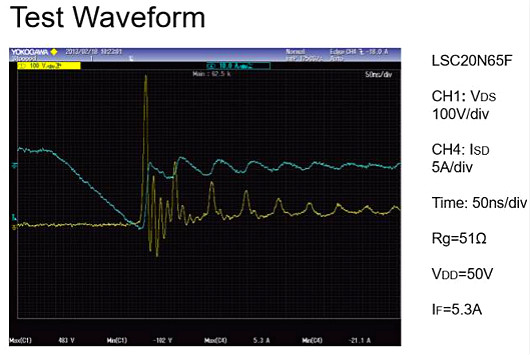

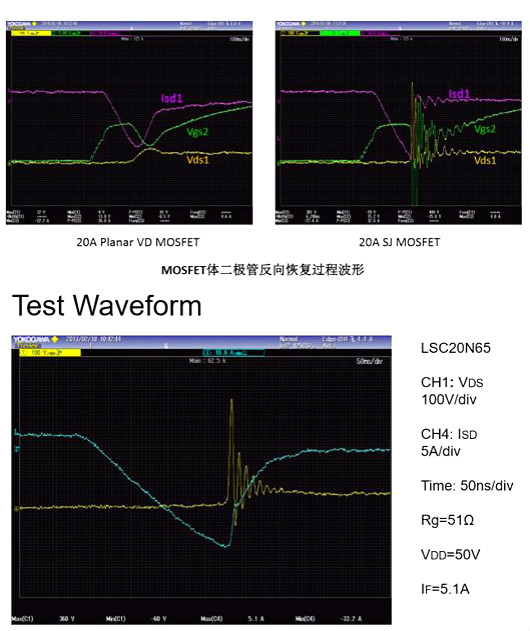

MOSFET體二極管反向恢復過程波形

MOSFET,寄生二極管

MOSFET,寄生二極管


MOSFET體二極管應用場合

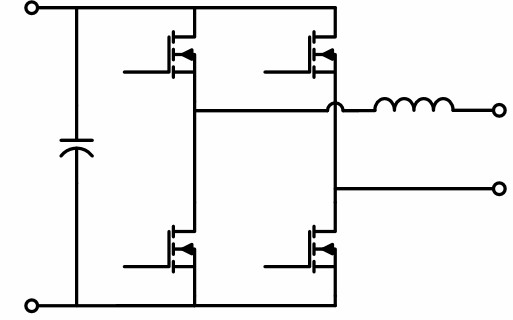

1、全橋逆變電路

MOSFET,寄生二極管

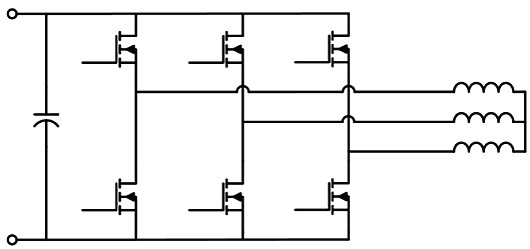

2、三相橋電路

MOSFET,寄生二極管

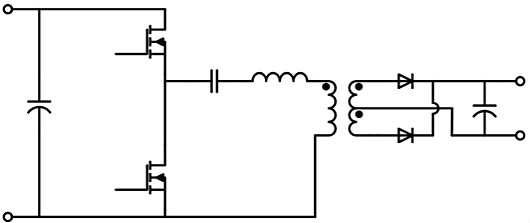

3、LLC半橋諧振電路ZVS

MOSFET,寄生二極管

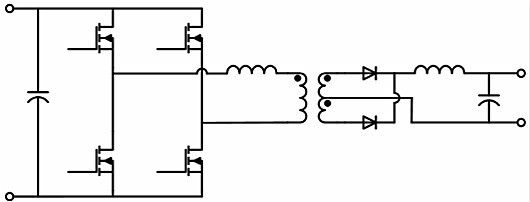

4、移相全橋PSFB ZVS

MOSFET,寄生二極管

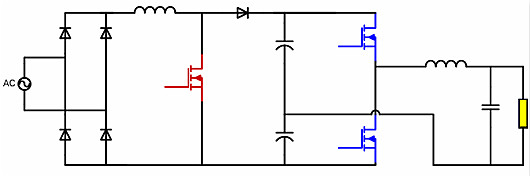

5、HID照明(ZVS)

MOSFET,寄生二極管


MOSFET體二極管應用分析

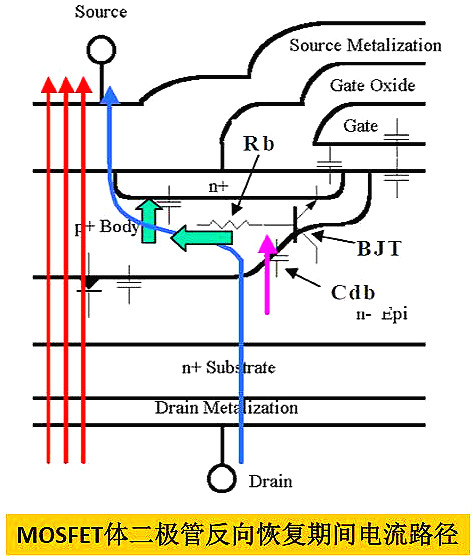

1、MOSFET體二極管反向恢復

MOSFET,寄生二極管

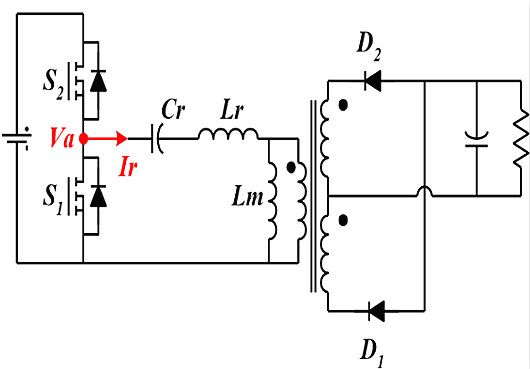

2、LLC半橋諧振變換器

MOSFET,寄生二極管

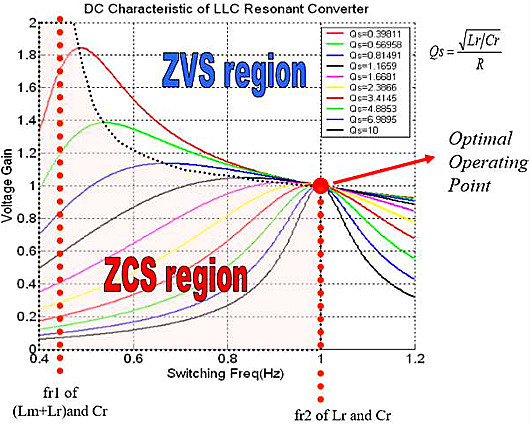

3、LLC電壓增益

MOSFET,寄生二極管

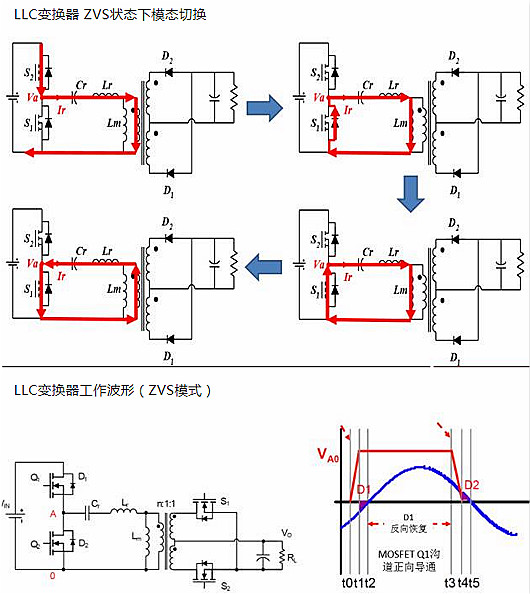

4、LLC變換器 ZVS狀態下模態切換

MOSFET,寄生二極管

MOSFET,寄生二極管

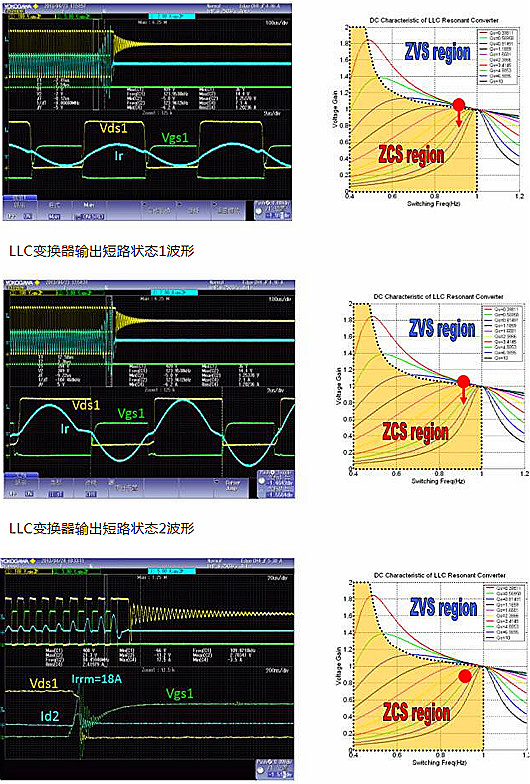

LLC變換器工作波形

MOSFET,寄生二極管

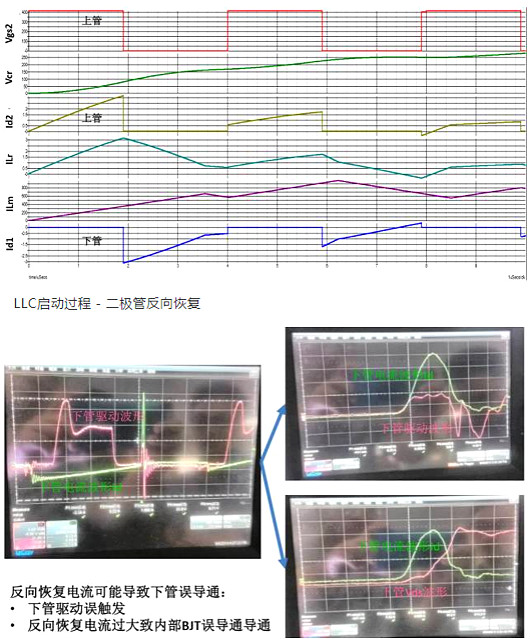

LLC啟動過程 - 二極管反向恢復

MOSFET,寄生二極管

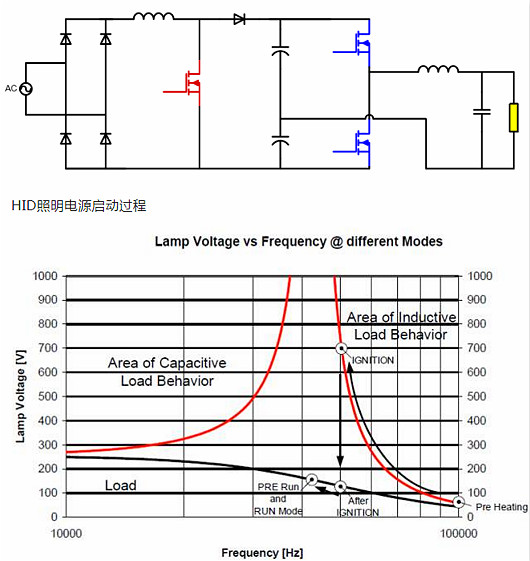

HID照明電源(帶載切換成開路)

MOSFET,寄生二極管

MOSFET,寄生二極管
