三端穩壓芯片-78/79系列工作原理結構-三端穩壓芯片型號-KIA MOS管
信息來源：本站 日期：2018-06-11

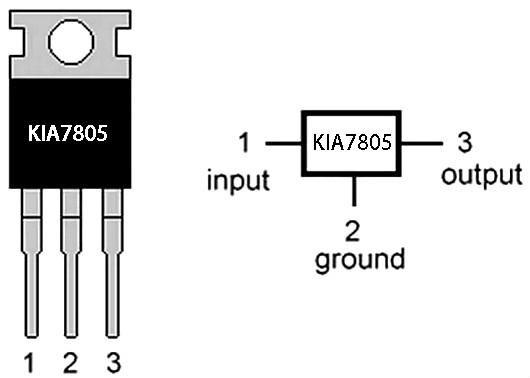

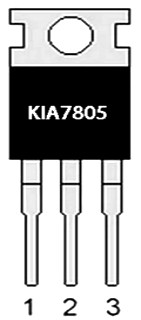

電子產品中常見到的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義，三端IC是指這種穩壓用的集成電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管，TO-220的標準封裝，也有9013樣子的TO-92封裝。
用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
78/79系列三端穩壓IC有很多電子廠家生產，80年代就有了，通常前綴為生產廠家的代號，如TA7805是東芝的產品，AN7909是松下的產品。
有時在數字78或79后面還有一個M或L，如78M12或79L24，用來區別輸出電流和封裝形式等，其中78L調系列的最大輸出電流為100mA，78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。它的封裝也有多種，詳見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。79系列除了輸出電壓為負。引出腳排列不同以外，命名方法、外形等均與78系列的相同。
因為三端固定集成穩壓電路的使用方便，電子制作中經常采用，可以用來改裝分立元件的穩壓電源，也經常用作電子設備的工作電源。
注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般三端集成穩壓電路的最小輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V，即經變壓器變壓，二極管整流，電容器濾波后的電壓應比穩壓值高一些。
在實際應用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當制作中需要一個能輸出1．5A以上電流的穩壓電源，通常采用幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1．5A，但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

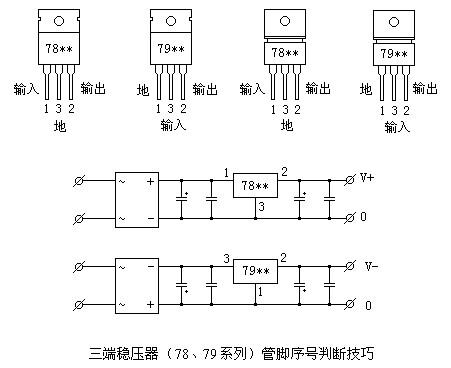

在78**、79**系列三端穩壓器中最常應用的是TO-220和TO-202兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。
圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對于78**正壓系列，輸入是最高電位，自然是①腳，地端為最低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，即①腳，如附圖所示。
此外，還應注意，散熱片總是和最低電位的第③腳相連。這樣在78**系列中，散熱片和地相連接，而在79**系列中，散熱片卻和輸入端相連接.
| 型號 | 穩壓（V） | 最大輸出電流 | 封裝 |
| KIA7805 | 30 | 5.2 | TO-220 |
| KIA78L05 | 30 | 5.2 | TO-92、SOT-89 |
| KIA78L05FS | 30 | 5.17 | SOT-89 |
| KIA78L06 | 30 | 6.24 |
TO-92、SOT-89 |
| KIA78L08 | 30 | 8.32 |
TO-92、SOT-89 |
| KIA78L09 | 30 | 9.36 |
TO-92、SOT-89 |
| KIA78L10 | 30 | 10.4 |
TO-92、SOT-89 |
| KIA78L12 | 35 | 12.48 |
TO-92、SOT-89 |
| KIA78L15 | 35 | 15.6 |
TO-92、SOT-89 |
| KIA78L18 | 35 | 18.72 |
TO-92、SOT-89 |
| KIA78L24 | 40 | 24.96 |
TO-92、SOT-89 |
| KIA79L05 | -35 | -5.2 |
TO-92、SOT-89 |
| KIA79L06 | -35 | -6.24 |
TO-92、SOT-89 |
| KIA79L08 | -35 | -8.32 |
TO-92、SOT-89 |
| KIA79L09 | -35 | -9.36 |
TO-92、SOT-89 |
| KIA79L10 | -35 | -10.4 |
TO-92、SOT-89 |
| KIA79L12 | -35 | -12.48 |
TO-92、SOT-89 |
| KIA79L15 | -35 | -15.6 |
TO-92、SOT-89 |
| KIA79L18 | -35 | -18.72 |
TO-92、SOT-89 |
| KIA79L24 | -40 | -24.96 |
TO-92、SOT-89 |
| KIA79L24 | -40 | -24 |
TO-92、SOT-89 |
| KIA1117-ADJ | 12 | -1.25 | SOT223 |
| KIA1117-1.8 | 12 | 1.836 |
SOT223 |
| KIA1117-2.5 | 12 | 2.55 |
SOT223 |
| KIA1117-3.3 | 12 | 3.366 | SOT223 |
| KIA113 | 12 | 3.33 | SOT-89 |
| KIA431 | 36 | 350 | TO-92、SOT23 |
