tl494逆變器電路圖,tl494開關電源電路-KIA MOS管
信息來源：本站 日期：2025-10-13

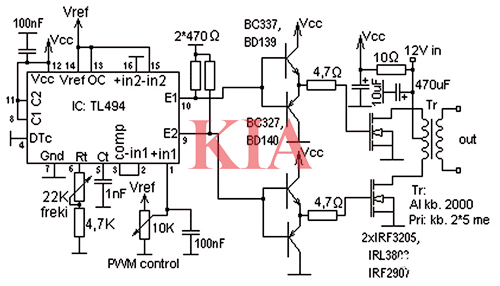

采用ICTL494構建的經典逆變器電路，輸出配置為推挽方式工作，因此此處的輸出控制引腳與+5V參考連接，這是通過引腳#14實現的。

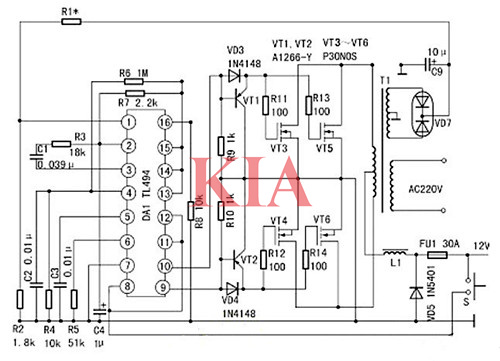

利用TL494組成的400W大功率穩壓逆變器電路。
它激式變換部分采用TL494，VT1、VT2、VD3、VD4構成灌電流驅動電路，驅動兩路各兩只60V/30A的MOSFET開關管。如需提高輸出功率，每路可采用3～4只開關管并聯應用，電路不變。
第1、2腳構成穩壓取樣、誤差放大系統，正相輸入端1腳輸入逆變器次級取樣繞組整流輸出的15V直流電壓，經R1、R2分壓，使第1腳在逆變器正常工作時有近4.7～5.6V取樣電壓。反相輸入端2腳輸入5V基準電壓（由14腳輸出）。
當輸出電壓降低時，1腳電壓降低，誤差放大器輸出低電平，通過PWM電路使輸出電壓升高。正常時1腳電壓值為5.4V，2腳電壓值為5V，3腳電壓值為0.06V。此時輸出AC電壓為235V（方波電壓）。
第4腳外接R6、R4、C2設定死區時間。正常電壓值為0.01V。第5、6腳外接CT、RT設定振蕩器三角波頻率為100Hz。正常時5腳電壓值為1.75V，6腳電壓值為3.73V。第7腳為共地。第8、11腳為內部驅動輸出三極管集電極，第12腳為TL494前級供電端，此三端通過開關S控制TL494的啟動/停止，作為逆變器的控制開關。
當S1關斷時，TL494無輸出脈沖，因此開關管VT4～VT6無任何電流。S1接通時，此三腳電壓值為蓄電池的正極電壓。第9、10腳為內部驅動級三極管發射極，輸出兩路時序不同的正脈沖。正常時電壓值為1.8V。
第13、14、15腳其中14腳輸出5V基準電壓，使13腳有5V高電平，控制門電路，觸發器輸出兩路驅動脈沖，用于推挽開關電路。第15腳外接5V電壓，構成誤差放大器反相輸入基準電壓，以使同相輸入端16腳構成高電平保護輸入端。
此接法中，當第16腳輸入大于5V的高電平時，可通過穩壓作用降低輸出電壓，或關斷驅動脈沖而實現保護。在它激逆變器中輸出超壓的可能性幾乎沒有，故該電路中第16腳未用，由電阻R8接地。
tl494開關電源-太陽能充電器：

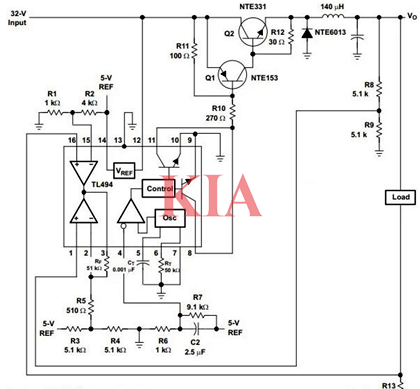

電路圖展示了如何有效配置TL494以創建5V/10A開關降壓電源。在此配置中，輸出以并行模式工作，因此可以看到輸出控制引腳13接地。這兩個誤差放大器在這里也得到了非常有效的使用。一個誤差放大器通過R8/R9控制電壓反饋，并將輸出保持在所需速率(5V)。第二個誤差放大器用于通過R13控制最大電流。
