半橋驅動
半橋驅動由兩個功率開關組成，通常用于單電源供電場景（如電池驅動），僅能控制電流單向流動。
半橋驅動通過兩個開關的交替導通控制電流方向，僅支持電機單方向旋轉。
半橋驅動成本較低、結構簡單，適合低功率應用（如風扇、小型電機），但電源利用率較低。
全橋驅動
全橋驅動由四個功率開關組成，通過H橋結構實現雙向電流控制，適用于雙電源系統（如交流電源或雙電池系統）。
全橋驅動通過四個開關的組合控制實現電機正反轉和調速，支持雙向電流流動，適用于需要精確轉向控制的應用（如電動汽車電機驅動）。
全橋驅動控制靈活、效率更高，適用于高功率、高精度需求場景（如工業自動化、電動汽車），但元件數量多、成本較高。

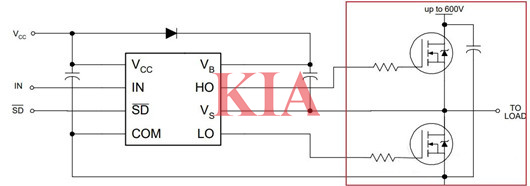

半橋驅動電路原理圖
半橋驅動電路是指使用兩個開關器件（通常是MOSFET或IGBT）來控制電機的正向和反向運動。其中一個開關器件被連接到電源正極，另一個器件被連接到電源負極，通過控制兩個開關的狀態來控制電流的流向，從而控制電機的運動方向。半橋驅動電路適用于只需要控制電機的正向和反向運動的應用。

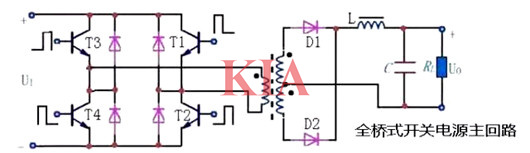

全橋驅動電路原理圖
由四只相同的開關管接成電橋結構驅動脈沖變壓器原邊。
圖中T1、T4為一對，由同一組信號驅動，同時導通/關端；T2、T3為另一對，由另一組信號驅動，同時導通/關端。兩對開關管輪流通/斷，在變壓器原邊線圈中形成正/負交變的脈沖電流。
