不間斷電源，簡稱UPS，是一種能夠提供穩定、持續電力的設備，用于在電力中斷或電壓波動時，為關鍵負載提供保護，確保其正常運行。UPS通過電池儲能和逆變技術，將直流電轉換為交流電，從而實現對負載的穩定供電。
ups不間斷電源工作原理
UPS電源的工作原理主要包括整流、儲能、變換和開關控制四個關鍵環節。
市電正常時，UPS通過整流器將交流電轉換為直流電，并儲存到電池中。當市電中斷或電壓波動時，UPS立即啟動逆變器，將儲存的直流電轉換為交流電，為負載提供電力支持。此外，UPS還具備智能監控功能，能夠實時監測電力狀況，確保系統的穩定運行。

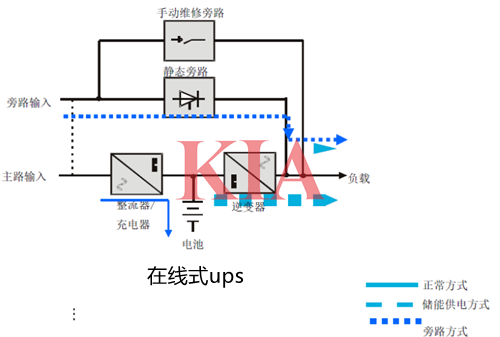

在線式ups原理圖
無論電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。當市電正常時，電能經過AC/DC、DC/AC兩次變換后供給負載；當市電中斷時，蓄電池放電將能量輸送到逆變器，再由逆變器將直流電轉換成交流電供負載使用。

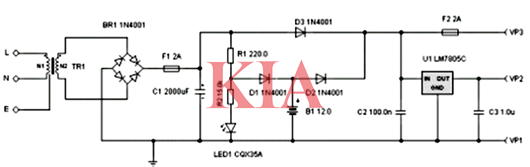

電路如圖所示，顯示了設備中的電池在停電時如何進行控制。變壓器（TR1）初級繞組的輸入電壓為240V。如果運行2安培時的值至少為12V，則變壓器（TR2）的次級繞組可升高至15V。保險絲用于為貓頭鷹電路提供短路保護。電流的存在會使LED1發光。
LED發光將在電源中斷時啟動，并由UPS的電池接管。該電路旨在提供更靈活的模式，可以通過使用不同的電池和穩壓器來修改它，以提供穩壓和非穩壓電壓。使用兩個串聯的12V電池和7815穩壓器的正極輸入，可以控制15V電源。
