直流升壓器,直流升壓模塊的工作原理-KIA MOS管
信息來源：本站 日期：2025-08-12
直流升壓器是一種將直流電壓升高的電力電子設備，直流升壓器通過高頻振蕩產生低壓脈沖，經脈沖變壓器升壓后，再通過整流和濾波獲得所需的高壓直流電。其輸出電壓通常高于輸入電壓，屬于DC/DC轉換器的一種類型。
升壓模塊部分組成
輸入電壓 ：這是整個電路的能量來源，通常為一個較低的直流電壓。

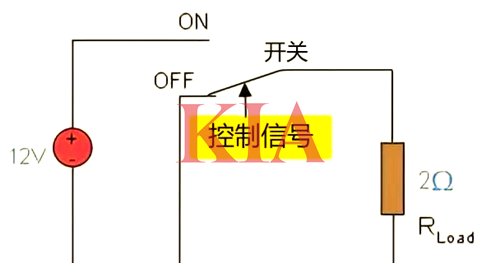

開關管 ：這是控制輸入電壓通斷的關鍵元件。開關管（如MOSFET或BJT晶體管）通過快速開關實現輸入電壓的高頻脈沖，是升壓過程的核心。
儲能元件 ：通常采用電感或電容作為儲能元件，用于儲存開關管通斷時產生的能量。電感在充電過程中儲存電能，在放電過程中釋放電能，從而實現電壓的升高。
二極管 ：在升壓電路中，二極管起到防止電流倒流的作用，確保電能在正確的路徑上流動。
濾波電容 ：用于平滑輸出電壓，減少電壓波動和噪聲。
升壓變壓器 （在某些設計中）：雖然不是所有DC-DC升壓模塊都包含升壓變壓器，但在一些設計中，升壓變壓器用于進一步增加輸出電壓，其匝數比的設計決定了輸出電壓的大小。
升壓模塊工作過程
DC-DC升壓模塊的工作過程主要分為兩個階段：充電階段和放電階段。
充電階段 ：
當開關管導通時，輸入電壓施加到電感上，電感開始儲存電能。此時，電感上的電流以一定的比率線性增加，這個比率與電感的大小有關。
同時，電容向負載提供能量，以維持輸出電壓的穩定。
放電階段 ：
當開關管斷開時，由于電感的電流保持特性，流經電感的電流不會立即變為零，而是緩慢下降。
在這個過程中，電感開始釋放儲存的能量，通過二極管給電容充電。此時，電容兩端的電壓升高，且由于電感的貢獻，這個電壓高于輸入電壓。
電容繼續向負載提供能量，維持輸出電壓的穩定。
這個過程不斷重復，通過開關管的快速通斷和電感的能量傳遞，DC-DC升壓模塊能夠在輸入電壓較低的情況下輸出較高的直流電壓。

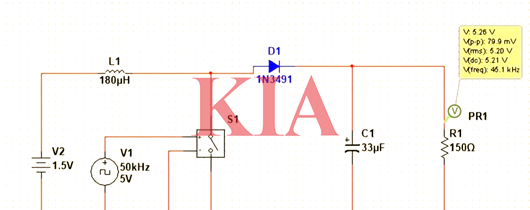

1.5V升至5V的DC-DC升壓轉換器：
1.5V直流電源
180uH電感（1個）
1個1N3491二極管
1個33uF電容
一個150Ω電阻
一個MOSFET或JFET開關晶體管
一個PWM源，例如Arduino Uno或555定時器，能夠產生50KHz、5V、75%占空比的脈沖寬度調制信號。
在升壓電路中，通過一個MOSFET或JFET開關晶體管與150Ω電阻的配合，以及PWM源產生的脈沖寬度調制信號，實現DC-DC升壓功能。33uF電容則用于穩定電路中的電壓。
DC-DC升壓電路通過巧妙的設計和組件協同作用，實現了將直流電壓升至更高水平的轉換。其中，MOSFET或JFET開關晶體管與150Ω電阻的配合，以及由PWM源發出的脈沖寬度調制信號，共同構成了升壓電路的核心。此外，33uF電容在電路中扮演著穩定電壓的重要角色，確保輸出電壓的穩定性和準確性。
