ciss電容是什么意思,mos管的ciss-KIA MOS管
信息來源：本站 日期：2025-07-25

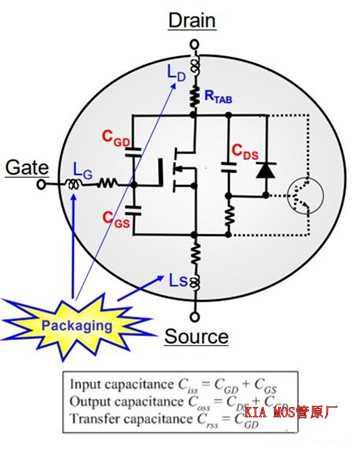

定義：輸入電容是柵極與源極、漏極之間的總電容，由柵源電容（Cgs）和柵漏電容（Cgd）并聯而成，即Ciss = Cgs + Cgd。
作用：輸入電容影響MOS管的開關速度。當輸入電容充電至閾值電壓時，器件才能開啟；放電至一定值時，器件才能關斷。因此，驅動電路和Ciss對器件的開啟和關斷延時有著直接的影響。
Ciss輸入電容詳解
這是當漏源短接時測得的柵極到源極之間的總電容，它等于柵源電容Cgs加上柵漏電容Cgd。這個參數對于驅動電路的設計至關重要，因為它決定了驅動器需要提供的最大充電電流，以確保MOSFET能夠快速開啟或關閉。
Ciss反映柵極驅動電路需充/放電的總電荷量，直接影響MOSFET的開關速度。當Ciss較大時，柵極充電時間延長，開關延遲增加，同時驅動電流需求更高。
Ciss電容直接影響開關的上升時間和下降時間，因為柵極電壓的變化需要通過外部驅動電路對Ciss充電。
測量條件：通常在規格書中，Ciss是在特定的漏源電壓（Vds）和柵源電壓（Vgs）下測得的（例如Vgs=0V，Vds=25V，f=1MHZ)。
應用影響：較大的Ciss意味著需要更大的柵極驅動電流或更長的充電時間，從而可能降低開關速度。在高頻應用中，Ciss較小的MOSFET更受歡迎。

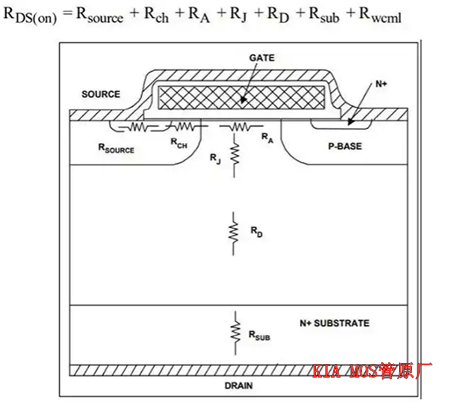

不同的MOSFET結構對寄生電容特性的影響
平面型MOSFET（Planar MOSFET）：傳統的構造方式，具有相對較大的Coss值，因此更適合低頻應用。這類器件的制造工藝較為成熟，成本較低，但在高頻應用中表現不如其他類型。
溝槽型MOSFET（Trench MOSFET）：通過減少單元面積內的有效柵長來降低Ciss和Crss，從而提高了工作頻率上限。溝槽型MOSFET可以在較小的芯片尺寸下實現更低的導通電阻和更好的熱性能，但同時也面臨著柵氧化層應力的問題。
屏蔽柵MOSFET（Shielded Gate MOSFET, SGT）：引入了額外的屏蔽層來減小Cgd，進而優化了開關特性并降低了噪聲敏感度。這種結構有助于改善MOSFET的抗干擾能力和可靠性。
超結MSOFET（Super Junction MOSFET, SJ）：采用特殊的摻雜技術，在保持低導通電阻的同時大幅減少了Coss，非常適合用于高效率轉換器中。超結結構允許更高的擊穿電壓，同時保持較低的導通電阻，這對于提高電源轉換效率非常有利。
