LLC是通過控制開關頻率（頻率調節）來實現輸出電壓恒定的諧振電路。llc電路可以實現原邊兩個主MOS開關的零電壓開通(ZVS)和副邊整流二極管的零電流關斷(ZCS)，通過軟開關技術，可以降低電源的開關損耗，提高功率變換器的效率和功率密度。

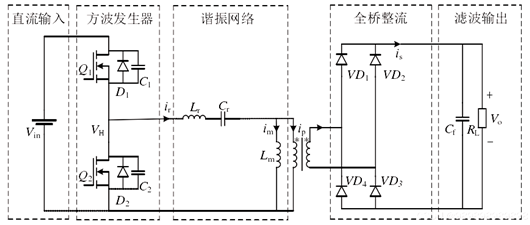

Vin為直流母線電壓，Q1，Q2為主開關MOS管（其中C1和C2分別為MOS管Q1和Q2的結電容，并聯在Vds上的二極管分別為MOS管Q1和Q2的體二極管），一起受控產生方波電壓；
諧振電容Cr、諧振電感Lr、勵磁電感Lm一起構成諧振網絡；
np，ns為理想變壓器原副邊線圈，變壓器匝比n= np/ns；
二極管VD1，二極管VD2，二極管VD3，二極管VD4輸出電容Cf一起構成輸出整流濾波網絡。

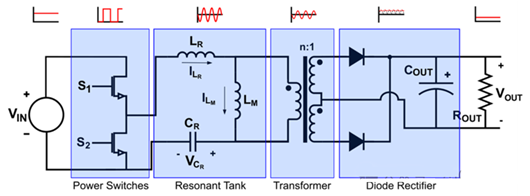

LLC變換器由4個模塊組成：電源開關、諧振腔、變壓器和二極管整流器。MOSFET功率開關首先將輸入的直流電壓轉換為高頻方波；隨后方波進入諧振腔，由諧振腔消除方波的諧波并輸出基頻的正弦波；正弦波再通過高頻變壓器傳輸到變換器的副邊，并根據應用需求對電壓進行升壓或降壓；最后，二極管整流器將正弦波轉換為穩定的直流輸出。

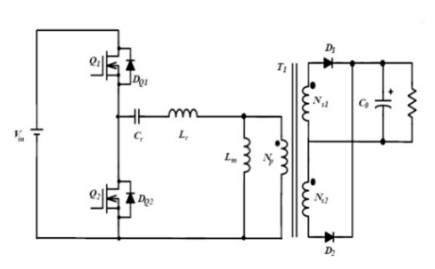

LLC半橋諧振電路
LLC半橋諧振電路的開關動作和半橋電路無異，但是由于諧振腔的加入，LLC半橋諧振電路中的上下MOSFET工作情況大不一樣，它能實現MOSFET零電壓開通。

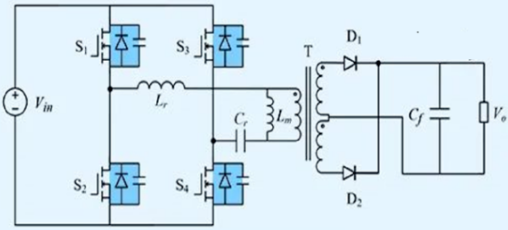

全橋LLC變換器
開關電路為由開關器件S1~S4構成的全橋逆變電路；諧振電路包含諧振電感Lr、諧振電容Cr以及勵磁電感Lm，并與變壓器原邊連接；變壓器副邊為由二極管D1、D2構成的全波不控整流電路，與輸出電容Cf連接后接入負載。
