無線收發電路圖,電路原理詳解-KIA MOS管
信息來源：本站 日期：2025-06-20
無線收發電路包括發射和接收兩個主要部分。在發射部分，數字信號首先被轉換為模擬信號，然后通過調制器加載到高頻載波上，最終通過天線發射出去。在接收部分，天線接收到的射頻信號經過解調器還原成原始的數字信號。

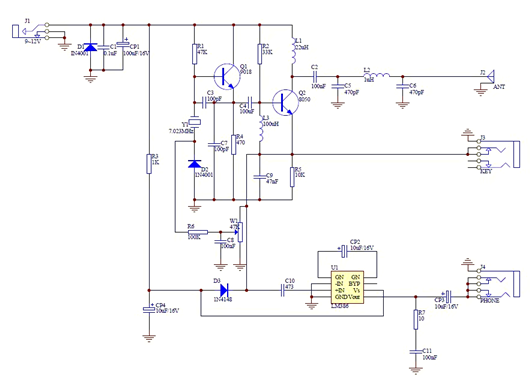

電路測試
先將9V電壓引入電路板，工作電流為17mA左右。使用示波器測量天線的輸出信號，此時天線是空載。輸出電壓的峰值大約為200mV。對應的有效值為140mV左右。利用BG7TBL頻率計測量，信號的頻率為7.023MHz，功率為-5.5dBm。對應信號幅值為120mV左右。這與前面示波器測量的幅值接近。
使用插頭設置模塊處于發射狀態。模塊工作電流大約為150mA。通過衰減器將信號連接到頻譜儀。此時振蕩波形的峰峰值達到了16V。經過46dB衰減，頻譜儀測量信號的頻譜，峰值為-21.7dBm。電路輸出高頻功率大約為600mW。

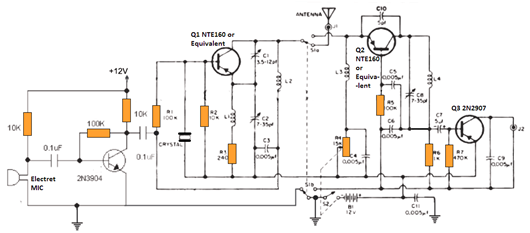

電路原理
晶體管Q1與晶體、電容C1、C2、C3和電感L2一起形成高頻RF振蕩器，其頻率由晶體的第3個泛音值決定。由于使用了晶體，因此頻率穩定無變化。
Q2晶體管與C8、L4也形成振蕩器，但設計用作接收器電路。必須精確調諧C8，L4，以鎖定來自另一個收發器單元的晶體頻率。
開關 S1a/S1b 是一個成組選擇開關，用于在發射器和接收器功能之間進行串聯選擇。當開關轉向Q1時，它激活發射器，使傳輸的信號通過天線發射。
當開關朝向Q2側時，它會激活接收器部分，以便它可以接收從另一個遠距離收發器發送的信號。
Q3部分是一個簡單的音頻放大器，可將從Q2捕獲的信號放大到適合耳機的電平。
MIC部分是一個單晶體管麥克風放大器，它放大語音信號并調制Q1頻率，以便將語音信號傳輸到空氣中。
S2 是一個開/關電源開關，可與電位器 R4 集成。R4是一種靈敏度控制電路，也可以像音量控制一樣使用。
電池可以是 12 V 密封電池或鋰離子電池。
