電蚊拍充電電路包含阻容降壓模塊、整流濾波模塊及電池管理模塊，通過市電降壓轉換后對內置電池進行充電。
阻容降壓模塊

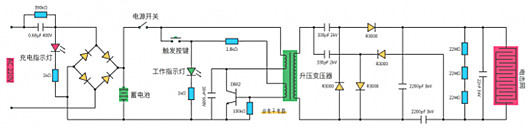

利用電容的容抗特性對220V交流電進行限流降壓，典型電路由電阻、電容組成，例如1pF電容與1MQ電阻串聯，將市電降至低壓交流。
部分設計中加入泄放電阻（如1MΩ），用于斷電時釋放電容殘余電量，提升安全性。
整流濾波模塊
橋式整流電路（如IN4007二極管）將交流電轉換為脈沖直流，配合濾波電容穩定輸出電壓。
部分電路增加浪涌保護電容（如0.1pF/275V）以避免電壓沖擊。
電池管理模塊
鉛酸電池方案：直接通過限流電阻充電，常見于低成本設計，但充電效率較低。
鋰電池方案：采用專用充電芯片（如TP4056/4057），實現恒流-恒壓充電控制，部分改裝案例中會替換原阻容電路以提升可靠性。

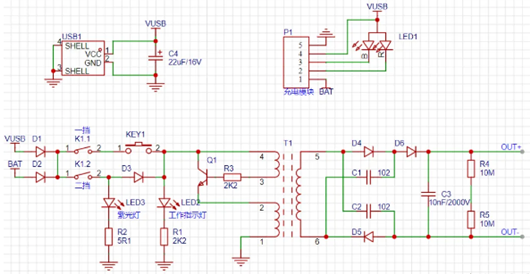

P1為充電模塊，外接USB電源給電池充電同時也可以對電蚊拍供電，USB和電池各串一個二極管向后級供電，避免電壓倒灌，哪邊電壓高，另一邊的二極管就會截止。但是使用電池時，D2會因為其壓降差生一定的損耗，減小待機時間，一般是換成一個PMOS管，柵極接到USB，這樣不接USB時MOS完全導通，沒有損耗。
推到一擋時，即K1.1導通，需要再按下按鍵，后級震蕩電路得電，經變壓器升壓后，在經過二極管和電容進行三倍壓。
推到二擋時，即K1.2導通，紫光燈點亮，這里又多了個D3，防止一擋模式就會點亮紫光燈，后級電路通過D3得電，這樣就比一擋模式又多了個壓降，多了一些損耗。
這是一種可充電式的電蚊拍，輸出電壓為2500V的直流電。
