手機快充原理詳解及電路圖分享-KIA MOS管
信息來源：本站 日期：2025-06-12
電池充電的基本條件：充電器電壓要比電池電壓高，才能克服電池的電壓使它產生充電電流，完成電荷轉移過程。
快充的核心是動態調整電壓與電流。以常見方案為例，高壓低電流（如高通QC）：通過提升電壓縮短充電時間。低壓大電流（如OPPO VOOC）：直接輸送更大電流，減少發熱。
關鍵點：快充全程由手機內置的 電源管理芯片（PMIC） 智能調控，實時監測電池溫度、電壓和電量。當電量接近80%時，快充會自動切換為“涓流充電”，降低功率，避免過充。
可知功率（P）=電壓（U）*電流（I），在電池電量一定的情況，功率標志著充電速度，要想提高充電功率，要么提高電流，要么就加大電壓，要么就兩者同時加大。
把充電比喻成水池蓄水，提升電壓，會對池壁帶來更大壓力，帶來安全隱患。所以單純采用提升電壓這種方式的還不多。
從物理計算公式上來說，功率（P）=電壓（U）*電流（I），在電池電量一定的情況，功率標志著充電速度，我們可以通過三種方式來縮短充電時間。
高電壓低電流充電
在這種充電模式下，手機的充電器會先將220V的市電降壓至5V低壓，5V的電壓來到充電器后由電源管理芯片降到4.2-4.35V這么一個穩定電壓區間，這樣一個流程下來，手機的鋰電池才能頂得住。
不過，在降壓過程過，電壓的轉化效率并不是100%的，手機在充電時發熱也會產生損耗。而且手機和充電器都會發熱。
高電流低電壓充電
增加電流，在充電器電路和電池電路中都引入MCU單片微型計算機來代替降壓電路。在低電壓高電流的前提下，通過開電壓環實現分段橫流的電流的輸出。
高電流低電壓就是將電直接充個電池，而不經過降壓IC，只在充電器中降一次壓，電流較大所以它的充電時間相對會較短。它的電壓會穩定在3-4.2v之間，電流在2-4A之間，而且還比較穩定不易發熱，功率上也得到了提升。
高電壓高電流充電
同時增大電壓和電流確實是提高功率的最好辦法，手機的充電效率確實是最快的，但它的弊端就在增大電壓時手機充電會發熱。
需要注意的是，電壓和電流并不是可以無節制低提高的，電流過大是會讓手機產生發熱，影響電池的使用，溫度過高甚至會爆炸。

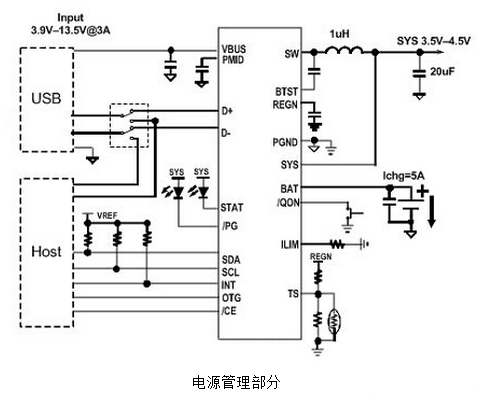

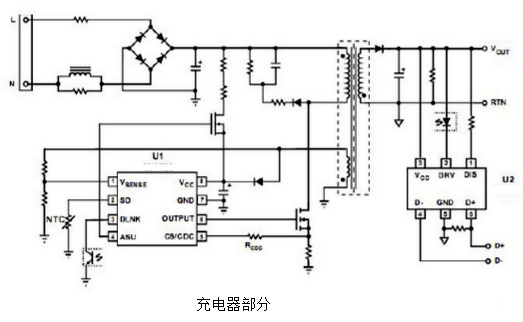

快速充電方案包含兩個部分，充電器部分和電源管理部分，電源管理部分的芯片置于移動智能終端內，有獨立的電源管理芯片，也有的直接集成在手機套片中，電源管理芯片對鋰電池的整個充電過程實施管理和監控，包含了復雜的處理算法，鋰電池充電包括幾個階段：預充階段、恒流充電階段，恒壓充電階段、涓流充電階段，充電管理芯片根據鋰電池充電過程的各個階段的電器特性，向充電器發出指令，通知充電器改變充電電壓和電流，而充電器接收到來自充電管理系統的需求，實時調整充電器的輸出參數，配合充電管理系統實現快速充電。
