LED燈泡控制電路的元器件，包括電阻、電容、二極管，電路板很簡單，包含的元件并不多，如圖所示：
圖中只畫了部分LED，電容C1和電阻R1組成阻容降壓電路，降壓后通過橋式整流電路進行整流，整流后用電容進行濾波，然后通過限流電阻R3輸出電壓點亮2組LED燈，只需要這些元件就做成了一個LED燈泡。
LED節能燈電路圖

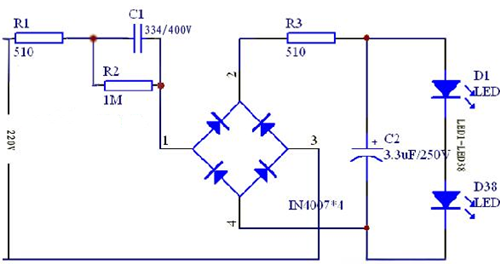

LED燈杯的實用電路圖，該燈以220V電源供電。經過C1降壓電容的降壓，220V交流電被全橋整流，再經過C2濾波，最終通過限流電阻R3為串聯的38顆LED提供穩定的恒流電源。每顆LED的額定電流為20mA。然而，在制作節能燈時，我們必須考慮諸多因素對LED的影響，諸如光衰和發熱問題。由于LED的安裝密度高，熱量難以散發，因此LED的溫度對其光衰和壽命產生顯著影響。若散熱不佳，將可能導致光衰減。此外，LED的特性決定其溫度升高時電流也會增大，這在制作大功率照明產品時尤為需要注意。散熱問題不僅影響LED的穩定性，還可能縮短其使用壽命。對于小功率LED，通常采用自散熱方式，因此在電路設計中需謹慎控制電流大小。
在圖示的電路中，R1作為保護電阻，R2是電容C1的卸放電阻，而R3限流電阻則用于防止電壓和溫度升高時LED電流過大。C2濾波電容的作用是在開燈瞬間吸收沖擊電流，保護LED不受損傷。由于C1的存在，開燈時會有一個較大的充電電流，但有了C2的介入，該電流被完全吸收，從而起到開燈防沖擊的保護作用。
此電路特別適用于小功率燈杯，具有體積小、便于安裝的特點，被廣泛用于各類燈杯產品中。其優點包括恒流源、低功耗、小巧經濟等。但在設計時需注意選用耐壓400V以上的滌綸或CBB電容作為降壓電容，濾波電容的耐壓則需達到250V以上。此電路可驅動20至40顆20mA的LED，滿足多種照明需求。
led節能燈電路原理圖

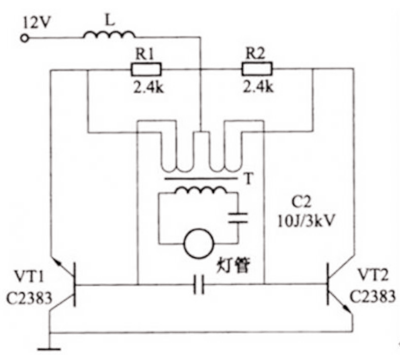

如圖所示是一款12V低壓節能燈電路，電流約2A，燈管的啟動電壓時經過12V電源接通后，由三極管VT1、VT2、C1和變壓器T組成的震蕩電路產生幾十千赫茲高頻交流電，并經過升壓變壓器T升壓后產生的。此電路中熒光燈的頻率很高，并且震蕩晶體管VT1、VT2、變壓器T都不發熱，功率因數較高，特別適合用于移動照明或長時間應急照明。供電電源也可以是任何一種10~14V直流電源，如用汽車的12V電瓶供電等。
