電機控制器的工作原理,組成結構詳解-KIA MOS管
信息來源：本站 日期：2025-06-09
電機控制器是一種集成了微處理器、功率電子器件、傳感器、驅動電路等元件的智能控制設備。它能夠根據輸入信號，對電機的運行狀態進行實時監控和調整，以滿足不同應用場景的需求。
電機控制器的主要功能
啟動控制：實現電機的平穩啟動，避免啟動時的電流沖擊。
調速控制：根據輸入信號，調整電機的轉速，實現精確調速。
轉矩控制：根據負載變化，調整電機的輸出轉矩，保證系統的穩定運行。
方向控制：實現電機正反轉的切換，滿足不同方向的運行需求。
保護功能：具備過載、過熱、過壓等保護功能，確保電機的安全運行。
電機控制器主要組成部分
1、電子控制模塊(ElectronicController)
電子控制模塊包括硬件電路和相應的控制軟件。硬件電路主要包括微處理器及其最小系統、對電機電流，電壓，轉速，溫度等狀態的監測電路、各種硬件保護電路，以及與整車控制器、電池管理系統等外部控制單元數據交互的通信電路。控制軟件根據不同類型電機的特點實現相應的控制算法。
2、驅動器(Driver)
驅動器將微控制器對電機的控制信號轉換為驅動功率變換器的驅動信號，并實現功率信號和控制信號的隔離。
3、功率變換模塊(PowerConverter )
功率變換模塊對電機電流進行控制。電動汽車經常使用的功率器件有大功率晶體管、門極可關斷晶閘管、功率場效應管、絕緣柵雙極晶體管以及智能功率模塊等。
電機控制器的工作原理
輸入信號處理：電機控制器接收來自外部的控制信號，如模擬信號、數字信號等。這些信號經過處理后，用于控制電機的運行狀態。
微處理器控制：微處理器是電機控制器的核心部件，負責處理輸入信號，生成控制指令，并通過通信接口與其他系統進行交互。
功率電子器件控制：功率電子器件是電機控制器的關鍵部件，負責將控制指令轉換為電機所需的電壓和電流。常見的功率電子器件有晶體管、MOSFET、IGBT等。
傳感器檢測：傳感器用于實時監測電機的運行狀態，如溫度、轉速、電流等。這些信息被反饋到微處理器，用于調整控制策略。
驅動電路：驅動電路負責將微處理器生成的控制指令轉換為功率電子器件所需的驅動信號。

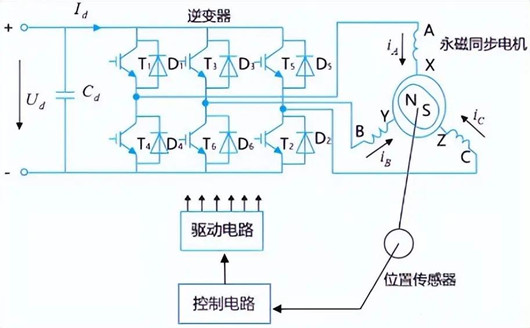

在驅動電機系統中，電機控制器對所有的輸入信號進行處理，根據位置傳感器檢測到轉子位置信號，經處理后得到電機實際轉速信號；根據擋位、加速、制動踏板等信號，處理后得到電機的需求轉速；并通過矢量控制，得到 PWM 發生器的輸入信號，通過驅動電路產生控制逆變器功率元件（IGBT）導通和斷開的控制信號，輸入給逆變器，從而控制車輛的啟動運行、行駛速度、剎車等行駛狀態；同時，MCU將系統運行狀態通過CAN網絡進行信息共享發送，從而實現車輛行駛狀態的反饋。
驅動電機控制器對驅動電機的控制分為驅動控制、速度控制、方向控制和制動控制。
（1）驅動控制：MCU 內部的逆變器將動力電池提供的兩相直流電逆變為電壓、頻率可調的三相交流電，供給驅動電機并驅動汽車運行。
（2）速度控制：采用PWM控制改變逆變器輸出的三相交流電的電壓和頻率就可以改變電機的轉速轉矩，從而對汽車進行調速。
（3）方向控制：通過改變逆變器中IGBT的導通順序就可以改變輸出三相交流電的相序，實現電機反轉，從而改變汽車的運行方向。
（4）制動控制：驅動電機作為發電機運行將動能變為電能產生三相交流電，經逆變器變為直流電反饋回動力電池，進行再生制動。
