無線充電電路圖,無線充電原理-KIA MOS管
信息來源：本站 日期：2025-06-05
無線充電，又名感應充電或無線能量傳輸，其實是一種無需在電子設備和充電平臺之間連接充電線就可以為設備充電的技術。
電子設備的無線充電應用較多的是電磁感應原理，即在閉合電路中，當穿過該電路的磁通量發生變化時，電路中就會產生感應電流。

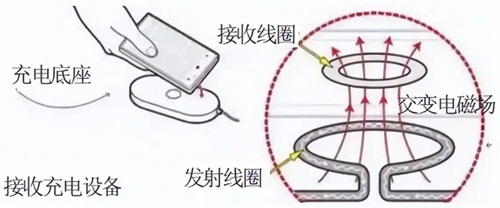

無線充電的實現通常需要兩個線圈，一個是置于充電平臺中的發射線圈，另一個是置于電子設備內的接收線圈。當一個變化的電流通過充電平臺的發射線圈時，線圈內會產生一個變化的磁場。在電子設備靠近充電平臺后，接收線圈會產生感應電流，并且通過電路系統轉換為直流電，為設備充電。

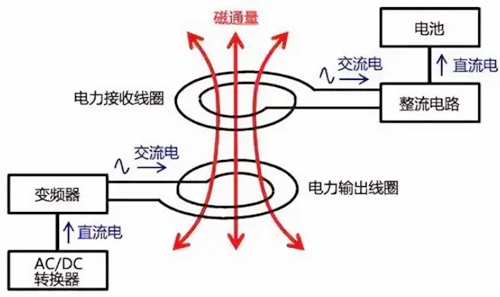

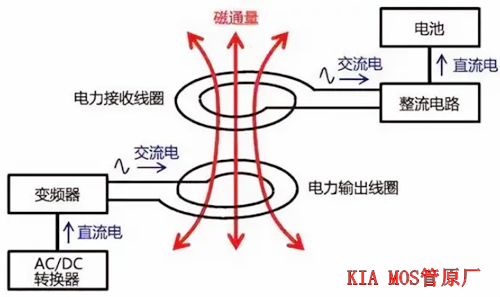

電磁感應式無線充電在發送端和接收端各有一個線圈。初級線圈上通一定頻率的交流電，由于電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。
無線充電的原理是電磁感應現象，也就是電和磁在一定條件下相互轉化的物理現象。目前手機無線充電底座是將電轉化為磁場，手機端的無線充電線圈將磁轉化為電用來補充手機電量，這就是一個完整的智能手機無線充電流程。

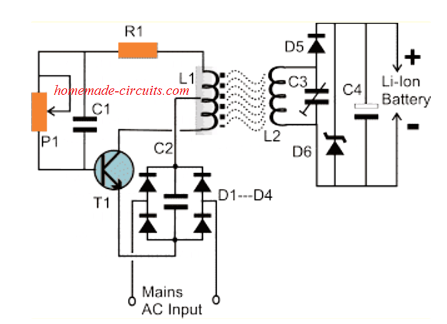

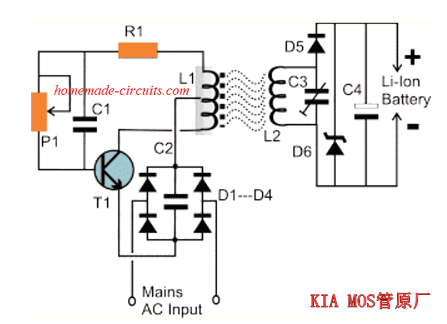

參照上圖，我們看到兩個單元，一個是基本模塊或發送模塊，另一個是接收模塊。如上一段所述，基礎繞組的芯材料是尺寸相對較大的鐵氧體E芯。安裝在E芯內的線軸具有一個單級，纏繞有100匝24 SWG超級漆包銅線。
從繞組的第50個繞組匝中抽出一個中心抽頭。上述線圈或變壓器連接到由晶體管T1，預設P1和相應的電阻和電容組成的振蕩電路。預設用于通過繞組將頻率增加到最佳水平，需要進行一些實驗。將直流電壓饋入電路以啟動所需的振蕩，該振蕩直接通過對交流市電進行整流和濾波而得出。
在施加DC時，電路開始振蕩，并且來自高頻電感器的振蕩向空氣中逸出了相當長的距離，因此對于所建議的電感接收，必須將其收回。接收單元還集成了一個電感，該電感由空芯的50匝21 SWG超級漆包銅線組成，該電感器成為一種天線，用于預測從基本電路釋放的功率波。電容器C3是可變電容器，用于無線電。可以嘗試進行調整。
它用于調整接收，直到達到諧振點，并且L2隨發射波進行最佳調諧。這立即提高了L2的輸出電壓，并變得最適合充電要求。D6和C4是整流組件，最終將AC信號轉換為純DC。當距離很近時，來自下部基本單元的感應會在接收線圈內部感應，感應的頻率會在接收器電路內部進行適當?shù)恼骱蜑V波，并用于為連接的鋰離子電池充電。
可以在輸出兩端連接一個LED，以便在任何時間點立即獲得無線電力傳輸強度的指示。
