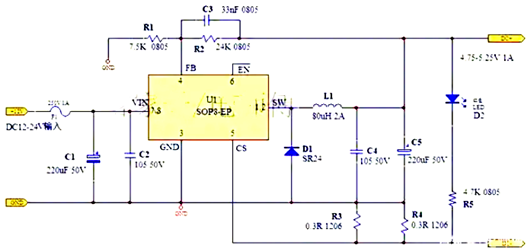

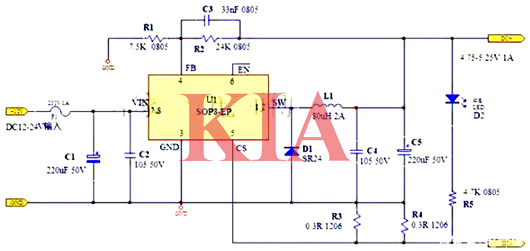

車載USB充電器電路是一個典型的降壓式變換電路（BUCK電路），DC-DC的降壓電路。
輸入電壓
車載USB充電器是插在汽車的點煙器上工作的 ，點煙器的直流電壓是由汽車上蓄電池供應的。小轎車、SUV點煙器上的電是壓是DC12V，大型車點煙器上的電是壓是DC24V。因此設計車載USB充電器輸入電壓要12-24VDC寬電壓輸入，以達到大小汽車通用。因此大家在選用時，要注意輸入電壓范圍是否與車相符。如果電壓不符，就會存在安全隱患，也會導致車載USB充電器不工作和容易損壞。
輸入配保險管
當電路出現短路或電流過大時能在第一時間迅速切斷充電器電路，以避免起火等不可控意外事件發生，保證汽車和人身安全始終是最重要的，提高安全防范用車意識。因此在選用時，要注意車載USB充電器是否具備輸入短路保護。
集成電路U1
車載USB充電器電路核心是U1，SOP8-EP集成電路封裝，SOP8-EP為常規SOP8類型下帶散熱PAD，集成電路底部帶有散熱片可以線路板大面積敷銅提高散熱，因此具備2A的驅動能力。內置過流和短路保、過溫度保護功能，具備恒壓CV，恒流CC，過壓保護OVP等功能，輸出過壓保護。這些功能在設計上要考慮周到，確保電路安全和電路工作可靠。因此大家在選用時，車載USB充電器要具備過流、電壓、短路、過溫保護功能，提高安全防范用車意識。
這是一個直流直流電源轉換器，可以安全地將12V汽車電池電壓轉換為穩定的5V。該USB車載充電器電路可用于從汽車點煙器插座向需要5伏的便攜式設備供電。該電路可以使用汽車的儀表板板點煙器插座為任何USB電源操作設備供電/充電。
點煙器插座提供的直流電源饋送到可調節的三針穩壓器LM317L（IC1）。R1和R2電阻將IC1的輸出調節至穩定的5V，可在“A”型母USB插座上使用。紅色LED1指示輸出狀態，齊納二極管ZD1用作高壓保護器。
如電路圖中看到的，電路非常簡單，只需要幾個常見的元件。因為這個電路不需要很多元件，所以可以把所有的元件都放在雪茄插頭插座里。
