光伏逆變器和儲能逆變器

逆變器是一種將直流電源轉換為交流電源的設備。它利用半導體器件(如場效應管或晶閘管等)的開關特性，通過快速切換來控制電源電壓和電流，從而實現直流電到交流電的轉換。

光伏逆變器，也稱為變流器或反流器，是一種將直流電流（DC）轉變?yōu)榻涣麟娏鳎ˋC）的元器件。

工作原理主要由控制系統、逆變電路和濾波電路三部分組成。逆變電路首先將直流電流轉變?yōu)榻涣麟娏鳎缓笸ㄟ^濾波電路過濾掉不必要的信息，最后輸出穩定的交流電。光伏逆變器通過振蕩電路將直流電轉變?yōu)榻涣麟姡€圈升壓將不規則的交流電流轉為方波交流電流，整流器再將方波交流電流轉變?yōu)檎也ń涣麟娏鳌?/span>

光伏逆變器,儲能逆變器

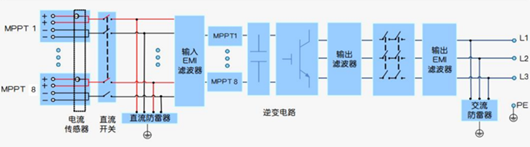

光伏逆變器拓?fù)鋱D

儲能逆變器(PCS)是一種更為復雜的電力電子設備，它不僅具有將直流電轉換為交流電的功能，還能實現電能的儲存和雙向流動。

儲能逆變器涉及通過電力電子器件對電能進行轉換和調節，實現功率的傳輸、轉換和控制。PCS主要包括整流、逆變、DC/DC變換等模塊部分，其中逆變模塊只是其組成部分之一。

在充電過程中，儲能逆變器將來自太陽能電池板或其他可再生能源發電設備產生的直流電能轉換為交流電能，并通過逆變器內部的儲能裝置（如電池組）進行儲存。當需要使用儲存的電能時，儲能逆變器再將電池組的直流電能轉換為交流電能，并通過輸出端口將其提供給負載設備。

光伏逆變器,儲能逆變器

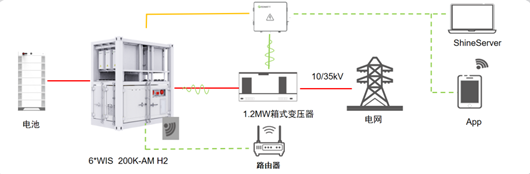

儲能逆變器拓?fù)鋱D

光伏逆變器與儲能逆變器的核心區別在于功能定位與能量轉換方式：光伏逆變器專注于將太陽能板的直流電單向轉換為交流電，而儲能逆變器具備雙向轉換能力，可管理電池充放電并實現電網互動。

在應用場景方面，光伏逆變器主要應用于太陽能發電系統，如戶用光伏系統、工商業光伏項目和大型地面電站等。它主要的功能是將太陽能發電系統的直流電能轉換為交流電能并并入電網。

光伏逆變器,儲能逆變器

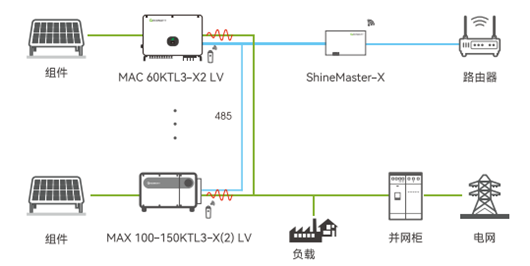

光伏逆變器系統圖

儲能逆變器則更側重于在電化學儲能系統中的應用，如儲能電站、集中式或組串式、工商業及戶用等場景。在這些場景中，儲能逆變器通過智能管理充電和放電過程，實現了可再生能源的高效利用和儲存，為各種應用場景提供穩定、可靠的電力支持。
