LLC半橋諧振電路的開關動作和半橋電路無異，但是由于諧振腔的加入，LLC半橋諧振電路中的上下MOSFET工作情況大不一樣，它能實現MOSFET零電壓開通。

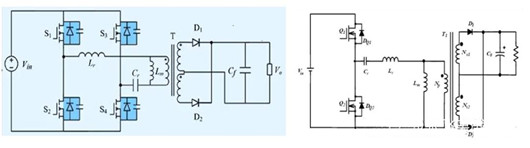

LLC半橋諧振電路中，根據這個諧振電容的不同聯結方式，典型LLC諧振電路有兩種連接方式，如下圖所示。

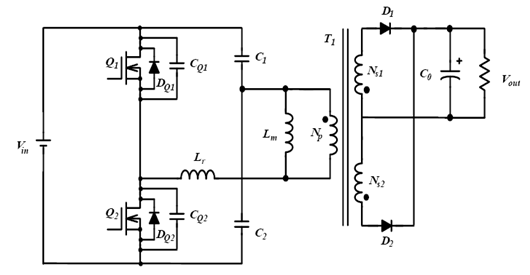

不同之處在于LLC諧振腔的連接，左圖采用單諧振電容（Cr），其輸入電流紋波和電流有效值較高，但布線簡單，成本相對較低；右圖采用分體諧振電容（C1，C2），其輸入電流紋波和電流有效值較低，C1和C2上分別只流過一半的有效值電流，且電容量僅為左圖單諧振電容的一半。
半橋LLC諧振電路是通過諧振腔的電磁能量轉換和MOS管的開關時序配合，實現零電壓開關（ZVS）的高效能量轉換。其核心在于利用Lr、Cr、Lm構成的諧振網絡，在開關管導通/關斷過程中形成電壓/電流的諧振波形，從而降低開關損耗。
電路拓?fù)浣Y(jié)構
半橋網絡：由兩個MOS管（Q1、Q2）組成，交替導通。
諧振網絡：包括諧振電感Lr、諧振電容Cr、勵磁電感Lm（通常為變壓器漏感與勵磁電感組合）。
副邊整流：通過變壓器耦合至副邊，由整流二極管（D1、D2）和輸出電容Cout完成能量輸出。

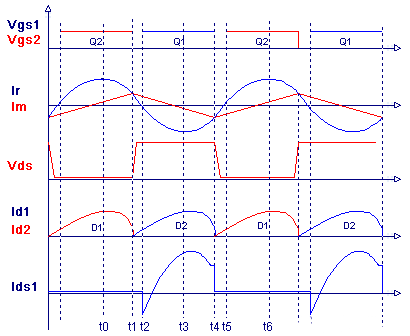

工作原理與流程
Q1導通階段：
電流路徑：Vin→Q1→Lr→Cr→Lm→變壓器原邊→Q1。
副邊通過D1向負載供電，Lm儲存磁能，Lr和Cr發生諧振。
死區時間（Q1/Q2均關斷）：
勵磁電流通過MOS管寄生電容充放電，將Q2兩端電壓降至零，為ZVS導通創造條件。
Q2導通階段：
電流路徑：Lm→Cr→Lr→Q2→Vin負極。
副邊通過D2供電，Lm釋放儲存的磁能，諧振網絡反向工作。
再次死區時間：
類似階段2，為Q1的ZVS導通做準備，完成一個工作周期。
實現ZVS的關鍵機制
諧振頻率匹配：當開關頻率接近諧振頻率fr=1/（2π√LrCr）時，諧振腔呈現感性阻抗，MOS管寄生電容在導通前通過諧振電流放電至零電壓，實現ZVS。
勵磁電感作用：Lm在死區時間維持電流，確保寄生電容充放電過程的能量供給。
