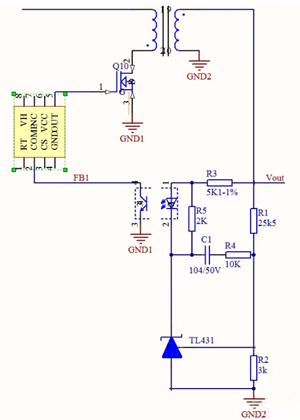

開關電源的穩壓反饋通常都使用TL431和PC817，如輸出電壓要求不高，也可以使用穩壓二極管和PC817，下面是典型應用圖。
此處光耦主要起到兩個作用：反饋和隔離。
這里應用的光耦為線性光耦（普通光電耦合器只能傳輸數字信號，不適合傳輸模擬信號。線性光電耦合器是一種新型的光電隔離器件，能夠傳輸連續變化的模擬電壓或電流信號，這樣隨著輸入信號的強弱變化會產生相應的光信號，從而使光敏晶體管的導通程度也不同，輸出的電壓或電流也隨之不同。
動態過程分析：
Vo輸出電壓增大→TL431參考極電壓增大→TL431陰極與陽極壓降降低、電流增大→光耦初級電流增大→光耦次級電流增大→FB腳電壓升高→電源管理芯片降低MOS管的占空比→Vo輸出電壓減小。反之亦然，如此保障輸出電壓平穩。
參數選擇：
R1和R2配置輸出電壓，取值過小，待機功耗過大，取值過大，無法滿足TL431參考輸入端電流要求，一般R1取值幾K，R2取值在幾K到幾十K。
C1與R4串接于TL431控制端和輸出端，用來壓制低頻（100Hz）紋波和提高輸出調整率。
R5的作用是對TL431額外注入一個電流，避免TL431因注入電流過小而不能正常工作，實際上如適當選取電阻值R3，電阻R5可以省略。

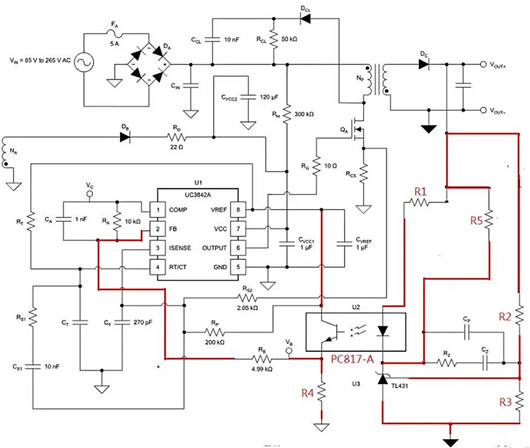

開關電源的電壓反饋電路，TL431配合光耦實例設計，整體電路如下：
影響電壓反饋的電子元器件已經用紅色符號標出，電路已經使用紅色線標出。

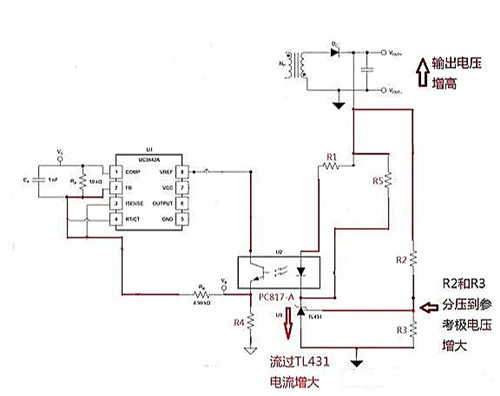

電壓反饋部分
在分析電路前需要注意的關鍵點
1.光耦的輸入端（二極管端）的電流增大會致使輸出端導通程度增大（既流過的電流增大）。
2.光耦的輸入和輸出端的電流遵循比值（光耦的CTR）。
3.輸入TL431的參考極REF的電壓增大，K極到A極導通程度會增大。
從上面的關鍵點里我們知道，只要參考極的電壓升高，TL431的K極到A極的導通電流就會增大。

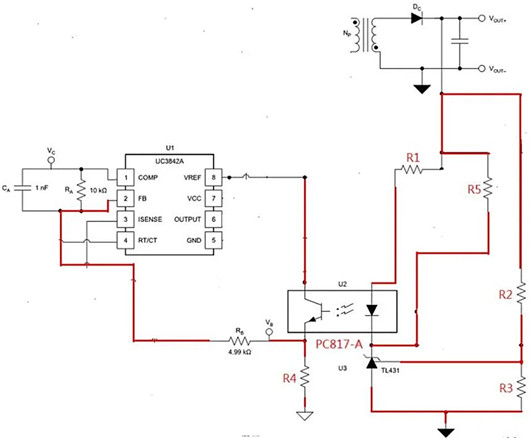

從電路圖中可以看到，電阻R1和光耦PC817的輸入端串聯后和R5并聯，再和TL431串聯。

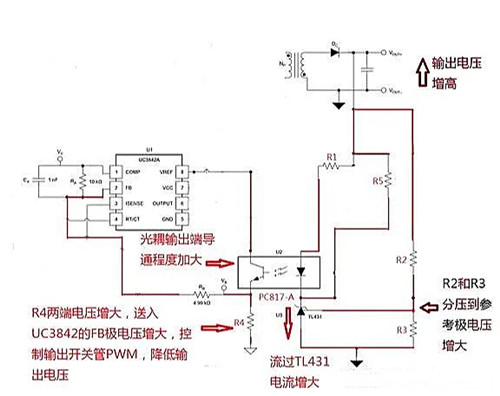

TL431的導通電流增大，光耦輸入端電流也會增大，輸出端電流增大，R4電壓增大，PWM占空比降低。
光耦導通程度增大
反之輸出電壓低于設定電壓，光耦導通程度降低，UC3842就會提高PWM占空比。
